若遇到晶体引脚xout无波形输出时，建议如下：

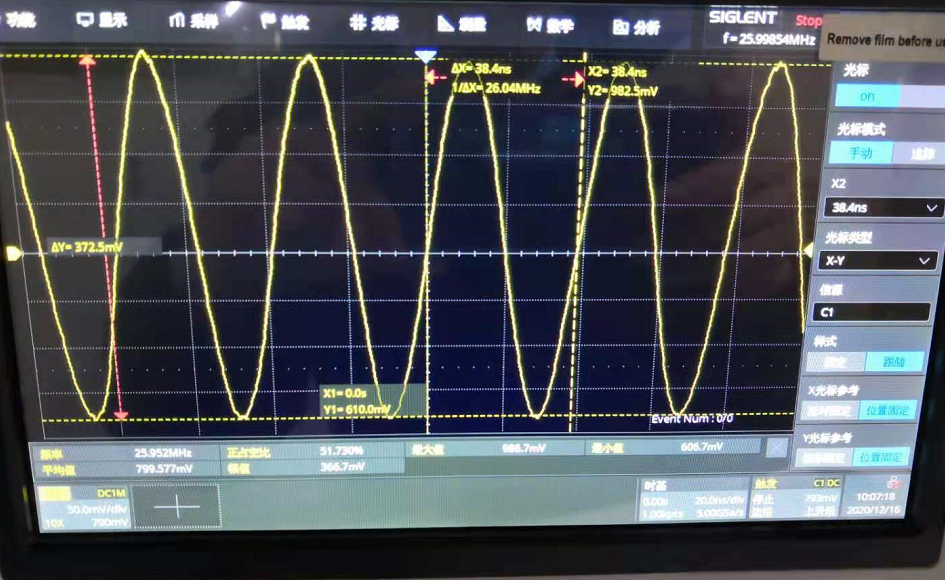

1、将示波器通道设置为交流耦合，10X档位。确保晶体主板上电起振后，拔掉探头的套子，露出探针。将探头夹子接到主板接地部位，用探针的针尖轻轻接触晶体的其中一个引脚或者其焊盘部位（输出脚或输入脚均可）。

2、查晶体是否虚焊或曾经遭受外力破坏，比如跌落，长时间超高温焊接等。

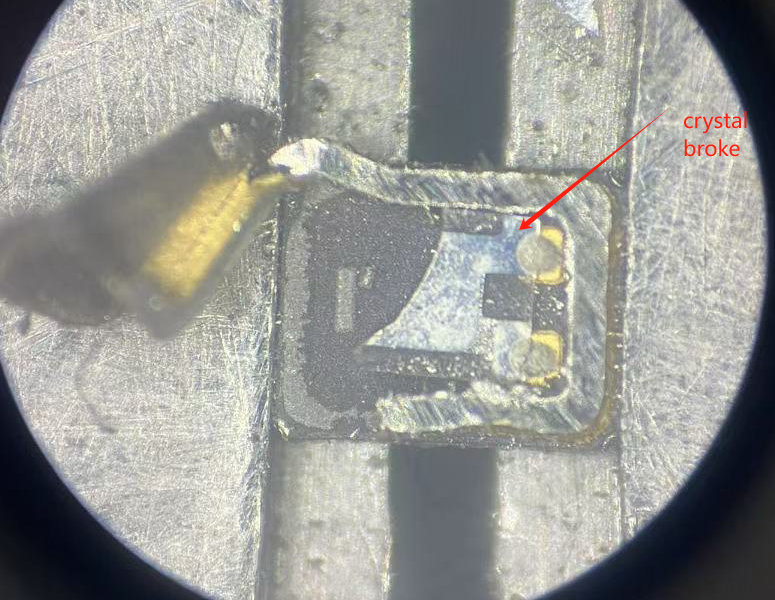

（内部石英晶片破裂）

3、晶体外接电容与晶体负载电容不匹配，发生严重频偏问题，造成单片机无法正常捕捉晶体现有已超差频率。

4、所选晶体频率精度与目标频率之间存在太大差距。

5、振荡电路给晶体提供的激励功率不够。一个稳定的振荡电路需要负向阻抗，它的负向电阻值至少应该是晶体本身电阻的5倍以上。即：|-R|>5Rr。

6、如果针对晶体单体测量，各项参数均正常，但仍测不到信号输出，请尝试：

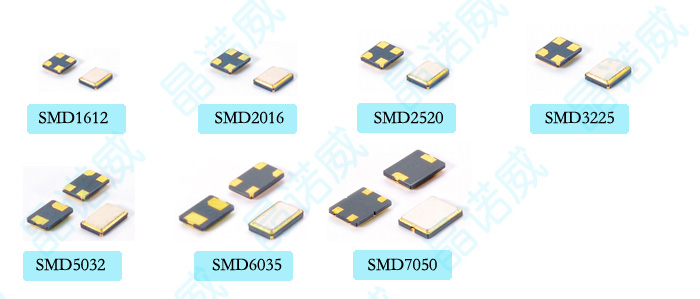

（晶诺威科技晶体系列产品图片）

(1)测试芯片是否存在本身品质不良、存在暗脚、短路或虚焊问题影响晶振正常工作。

(2)检查晶体是否距离芯片距离太远。

(3)测试PCBA是否存在短路或断路。

(4)确保晶体两引脚外接电容接地。

(5)调整外接电容值，使晶体输出频率尽量靠近目标频率。

(6)采用电阻较小的晶体及精度较高的晶体。

(7)建议采用性能更稳定的有源晶振方案。
