西安飞越致力于防爆正压产品的技术咨询及供应服务

BXW系列防爆分析小屋

防爆分析小屋别称防爆小屋、防爆站房、防爆仪表间、分析小屋、在线分析小屋。

防爆分析小屋是解决在线分析仪器及预处理系统在爆炸性气体环境下安全应用的配套电气设备集成。包含小屋本体、自控系统、配电系统、照明系统、连锁报警系统、气体检测系统、温控通风系统。配套VOCS分析仪和CEMS烟气在线分析应用于化工、石油、环境监测等行业。

适用范围

适用于爆炸性气体环境2区场所；

适用于II类爆炸性气体环境；

适用于T1-T4组温度组别；

广泛用于石油开发、炼油、化工、等危险环境及海洋石油平台、油轮等场所。

型号规格含义

BXW-/□/□

                         防爆型

                         防爆正压通风型

                         碳钢外壳（可不注）

                         不锈钢外壳

                         按用户要求制造

                         防爆分析小屋

技术参数

执行标准：GB3836.1 、GB3836.2 、GB3836.3 、GB3836.4 、GB3836.5 、GB3836.17 、IEC60079-1、 IEC60079-2 IEC60079-7 IEC60079-11 IEC60079-13、EN60079-0 、EN60079-1 、EN60079-2 、EN60079-7 、EN60079-11 、EN60079-13

防爆标志: ExdeibPIICT4 Gb

电    源：220VAC±10%，50Hz或AC380V±10%，50Hz或按用户要求。

防护等级：IP56

小屋内危险气体浓度限（25% LEL）时声光报警

小屋内有毒气体浓度限（12.5ppm）时声光报警

室内压力正常值：30-100Pa

外形材质：碳钢、不锈钢

外形尺寸：根据用户要求订制

产品分类

隔爆分析小屋

所有带电设备均为独立的防爆部件，部件均取得防爆，为独立的防爆产品。

正压防爆分析小屋

屋内可装非防爆的分析仪及各种仪表柜；运行正压系统使屋内形成正压，非防爆部分通电运行。

产品特点

u防爆分析小屋集工业在线仪表的组合、成套、安装应用于一体，并首先在油田、炼油、化工企业中午到广泛应用；

u分析小屋采用型钢结构。内外墙均为钢板、中间为隔热层；

u本系列产品主要是实现用户现场集中控制、调度指挥、工艺分析、仪表监控的防爆处理，具有其它防爆结构不可比拟的性；该系统由房间主体结构、集中控制系统、压力监测系统、可燃气体探测系统、有毒气体探测系统、高温报警系统、烟雾报警系统、声光报警联锁系统、照明系统、温湿度调节系统、通用电源系统、用户电气系统几部分组成；

u室内安装有防爆空调、可调节室内温度、具有恒温、恒湿功能；

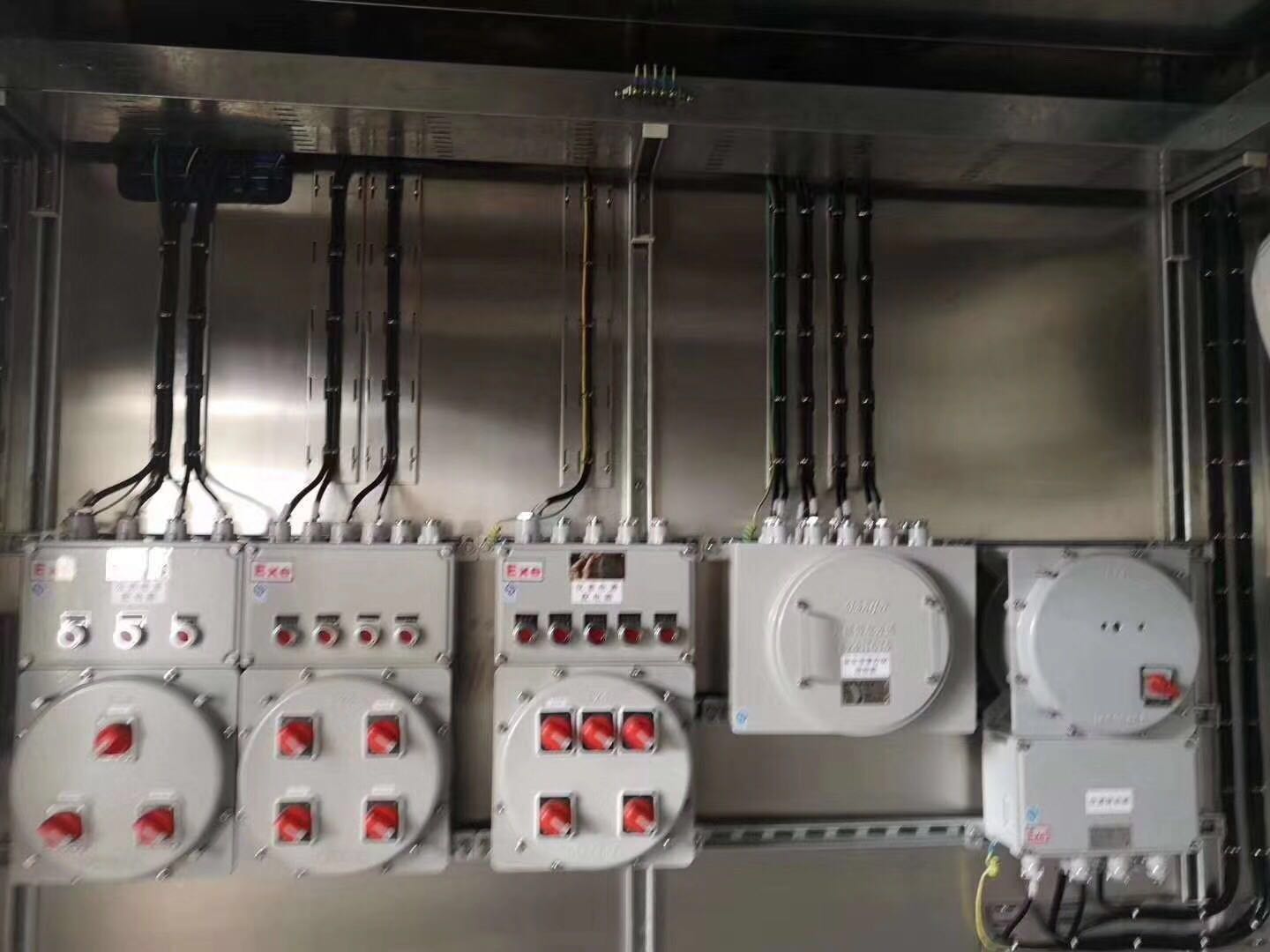

u配电系统为管线系统，配有防爆控制箱；

u照明系统采用防爆吸顶灯和防爆应急订，正常照明为管形荧光灯；

u小屋内还具有通风、换气、过滤装置，小屋引内管入口应处于非危险区；

u有双重密封门，并配有玻璃视窗和逃生门，具有防尘、防水等功能、；

u整体全密封系统、具有防静电、防火花、无环境污染、抗腐蚀、抗干扰等功能；

u采用PLC集成控制技术，使系统稳定可靠运行，整体接地，接地电阻，<>∏。

防爆分析小屋参数

防爆分析小屋配置清单

备注：防爆分析小屋为非制产品，根据客户现场需求作出不同的技术方案。

防爆分析小屋细节

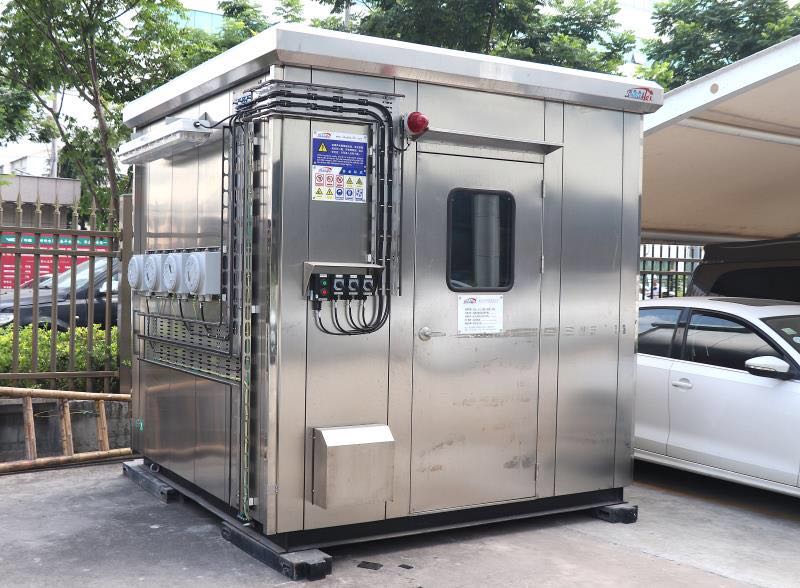

防爆分析小屋外形结构

小屋壳体由框架，内外墙，屋顶，底板等部件组成。框架龙骨为型钢焊接而成；内外墙板材料304不锈钢板或碳钢喷塑，板厚按客户要求订制，墙板之间填充75mm阻燃保温材料；屋顶采用人字顶，带有起重用的吊环；底板为4mm厚防滑地板，防静电处理，耐磨耐用。
