晶体谐振器的激励电平和激励功率的区别是什么？解释如下：

首先“激励电平”或“激励功率”这两个术语主要是专门针对无源晶振电路应用而言的。

名词解释：

晶体谐振器

中文别称：无源晶振,晶振，晶体，谐振器，石英谐振器

全称：石英晶体谐振器

英文名称：Crystal

英文简称Xtal

激励电平

英文名称：Drive Level

中文别称：驱动电平

激励电平与激励功率的区分：

激励（驱动）功率

要求有一定电压值的同时,还必须保证有规定的电流值。

激励（驱动）电平

只要求达到的电压值。

也有人把激励电平与激励功率的概念混淆在一起。但是需要指出的是，针对晶体谐振器（无源晶振）的电路应用，在仅满足电压要求时，晶振是无法正常起振的。这也是晶诺威科技不建议仅依据测试无源晶振两个管脚电压差来验证晶振好坏的根本原因。换句话说，即使无源晶振两个功能性管脚存在合理的电压差，并不能得出正确结论，如在晶振外围存在断路问题，晶振无法起振，但仍可测得正常的电压及电压差的存在。

从逻辑上来看，存在合理电压差，并同时保证有规定的（即满足晶振起振）工作电流时，无源晶振才能够正常振动，产生并输出频率信号。

因此，“激励功率”这个概念能够更好的帮我们解决无源晶振应用的问题，而“激励电平”或“驱动电平”容易造成误导。

激励功率有大小之分，一般来讲偏小的激励功率对长稳有利，激励功率太大的时候石英晶片振动变强，这样会导致振动区域温度升高，从而导致频率的稳定度降低。激励功率过大会使等效电阻增加，容易激起寄生振动，由于机械形变超过弹性限度而引起性的晶格位移，使频率产生性的变化，甚至有时会把石英晶片振坏。

（高倍电子显微镜下拍摄的石英晶片图像）

在一个精确的晶体谐振器中，振荡器的频率也依赖于激励功率。方程是:

Δf/f≈ki²

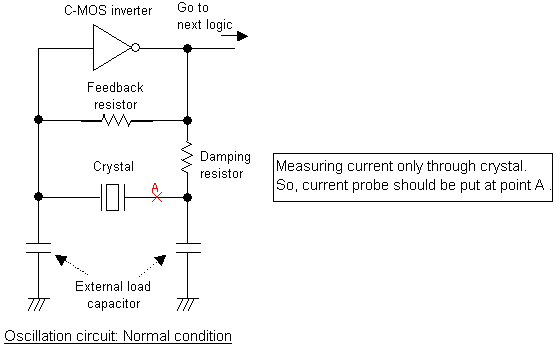

这里，ⅰ是流过晶体的交流电流水是一个常数，它取决于晶体。Δf/f为振动频率的相对变化量。当激励（驱动）电流较大时，老化性能和长期频率稳定性会变差。但当激励功率过小时，噪声电流可能比晶体电流大，这会导致晶体谐振器短期频率稳定性变差。

激励功率的大小直接影响晶体谐振器的性能，一般取1-100uW为佳。电路设计者一定要严格控制晶体谐振器在规定的激励功率下工作，以便充分发挥晶体谐振器的特点。
