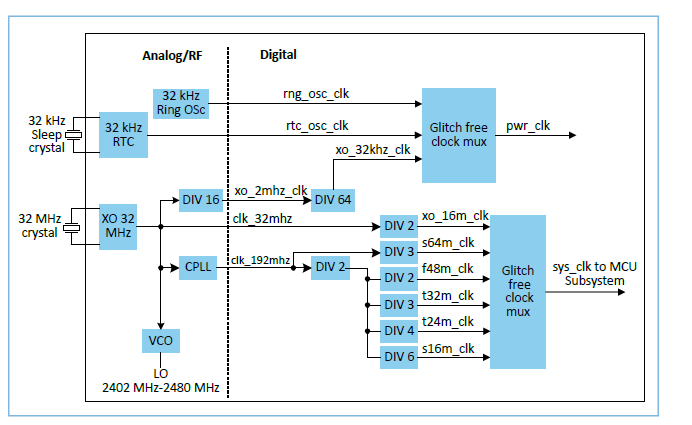

（蓝牙5.1方案）

一个数字电路就像一个城市的交通，晶振的作用就是十字路口的信号灯，因此晶振的品质及其电路应用尤其关键。数字电路又像生命体，它的运行就像人身体里的血液流通，它不是由单一的某个器件或器件单元构成，而是由多个器件及程序彼此配合、协调，共同完成良性的运转。

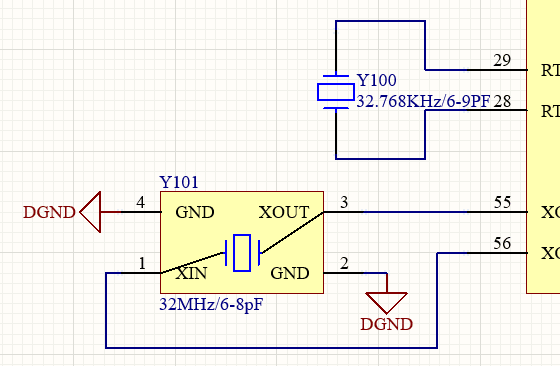

（32MHz无源晶振电路图示例）

晶振按照工作原理可将其分为无源晶振（Crystal）和有源晶振（Oscillator）。两者的区别很简单：Oscillator=Crystal+IC波形调整电路。有源晶振只要供电就可以直接输出方波信号。晶振选型时，首要搞清楚到底需要的是有源晶振还是无源晶振。

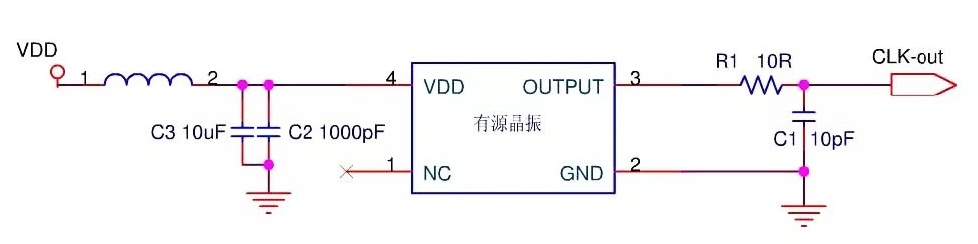

（有源晶振电路图示例）

无源晶振用法注意事项

1、无源晶振的两个频率管脚不分方向，因此没有in（信号输入）和out（信号输出）的区别。

2、无源晶振的关键电气参数负载电容CL值，若CL=12pF，在选取外接电容时，需要满足如下公式：

即：

若C1=C2

C1=(CL-Cr)*2

Cr表示PCB走线寄生电容和IC管脚计生电容，通常3~5pF，也有人把Cr称之为Cs（杂散电容）。需要特别指出的是，“4~6pF”是理论推测值。电路板本身复杂程度（如多层板）及设计方式（如布线方式）直接影响着杂散电容的多少，因此在晶振实际应用中，从技术上讲，应该实测晶振的输出频率。

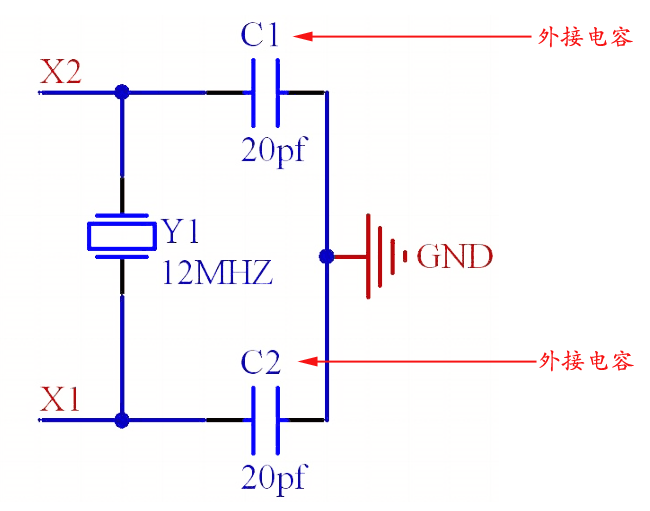

(无源晶振12MHz电路图示例)

选用负载电容小的探头，是有源探头，因为无源探头通常为10pF左右。处于工作状态的无源晶振输出波形是漂亮的正弦波，峰值大于电源的70%。如果输出幅度偏小，要适当减小两个外接电容（对地电容）C1和C2。 反之，如果波形峰峰值偏大或者出现畸形，要增大C1和C2。也可使用频率计测试晶振输出频率偏大还是偏小，如下图测试27MHz晶振显示已偏负：

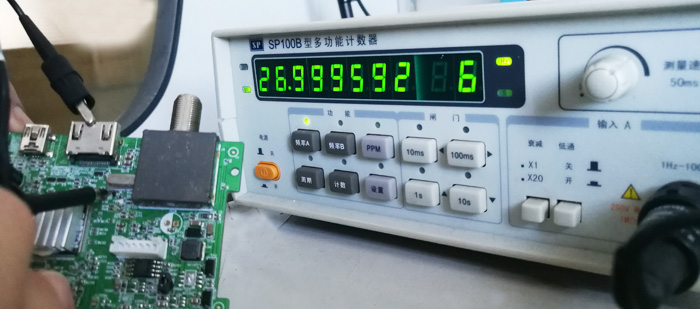

（使用频率计实测晶振27MHz输出频率偏负示意图）

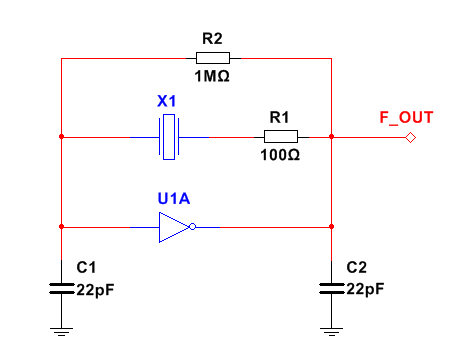

另外，对于IC内部而言，XI和XO之间通常是一个反相器，一些电路板设计会在这两个管脚之间接一个1M欧姆的电阻，目的是使反相器在振荡初始时处于线性状态。
