区别于用于手焊的插件式晶振，贴片晶振是一种表贴式的晶振，具备无突出引脚特点,主要用于自动贴片。贴片晶振提供高精度振荡频率，在稳定性方面，比插件式晶振表现更为优良。

贴片晶振分为无源晶振和有源晶振两种类型，无源晶振英文为Crystal，而有源晶振英文为Oscillator。

贴片晶振的封装是按尺寸大小和脚位来分类：例如体积7050(7.0*5.0)、6035(6.0*3.5)、5032(5.0*3.2)、3225(3.2*2.5)、2520(2.5*2.0)、2016(2.0*1.6)、2012(2.0*1.2)等。

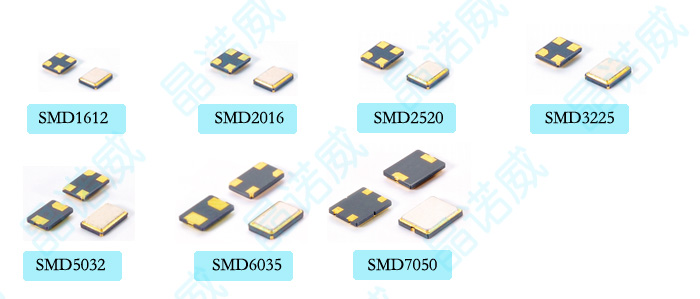

（晶诺威科技贴片晶振系列产品）

常见贴片晶振脚位有4pin和2pin之分。目前贴片无源晶振的最小封装为2.0*1.2mm，有源晶振最小封装为2.0*1.6mm。

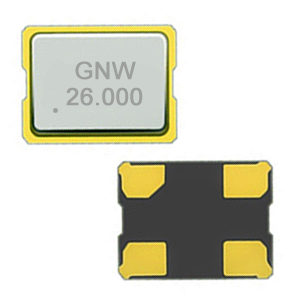

（晶诺威生产的4pin和2pin贴片晶振）

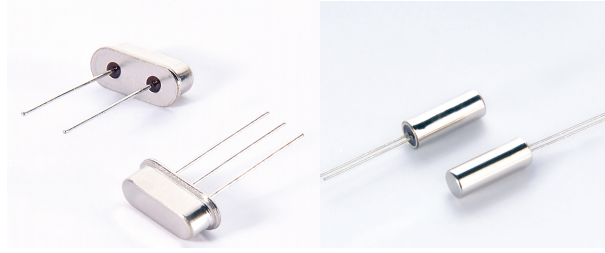

直插DIP晶振很好分辨，从脚位就可以看出，的型号为HC-49S、圆柱2*6、圆柱3*8等，后两款常见为32.768KHz圆柱型DIP晶振。

无源晶振不具备方向性：

无源晶振在四脚的情况下，只有两个脚是功能脚，另外两脚是悬空的，无需接入。我们称之为1脚，2脚，3脚，4脚。四脚无源贴片晶振，晶振厂家为了更有利的让大家区分脚位。脚一通常都会有缺口，顺时针往下数分别是1，2，3，4。无源晶振脚1和脚3接地，2脚和4脚无功能。但无源贴片晶振在焊接时不具备方向性，因此无需担忧贴反。

注意：

1、 二脚位的贴片晶振是无源晶振。

2、 四脚位的贴片晶振可能是无源晶振，也可能是有源晶振

3、 四脚位以上的贴片晶振一定是有源晶振

4、 一般有源晶振丝印左下角有个圆点标识

有源晶振具备方向性：

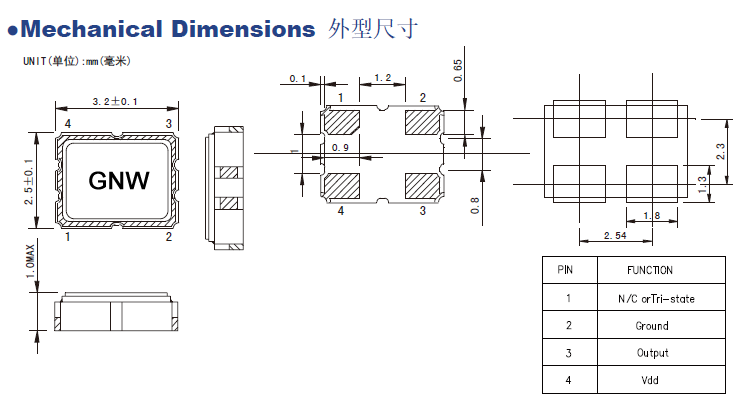

看丝印，有个圆点标记的为1脚位，按逆时针(管脚向下)分别为2、3、4脚位。通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。有字正面，从有点的那一脚，逆时针依次是：NC、GND、CLKOUT、VCC。
