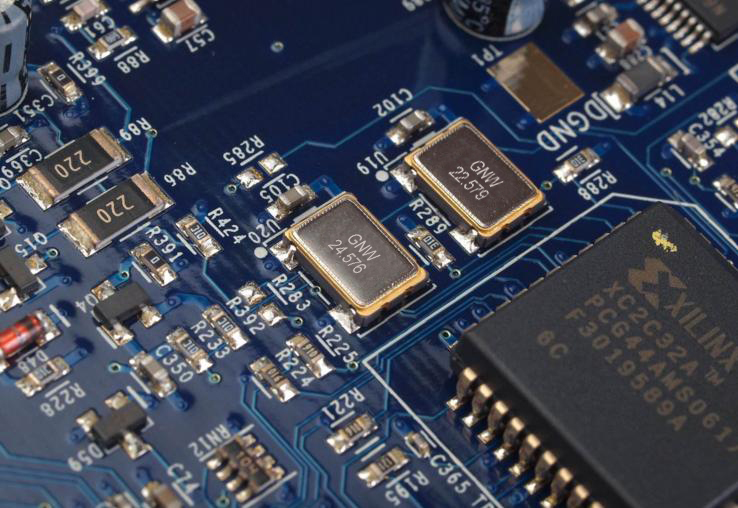

上板测试为何晶振不起振原因分析:

通常振荡电路在设计时会有一个负性阻抗,这个负性阻抗通常会与电路的反馈系数、有源元件的放大倍数有关。

石英谐振器（无源晶振）作为选频元件,本身有一个等效的谐振电阻。这个谐振电阻与谐振器的封装尺寸、频率有关，通常谐振器尺寸越小，谐振电阻越大；频率越低，谐振电阻越大。

当电路的负电阻小于石英谐振器电阻的两倍时振荡会变得不稳定。特别是振荡电路的工作电压发生波动，有源元件的和反馈环节的元件值的分散性都会使负阻偏离设计值。

解决的办法

一、 对电路反馈电路进行调整，提高负性阻抗值

二、 降低石英谐振器的谐振电阻。

通常种方法更容易实现，只需要调整Cd,Cg的电容值就可以很容易达成。

为保证电路工作正常，建议在进行电路设计时负性阻抗在石英谐振器电阻的3~5倍。在用不同尺寸机种之间切换时需要匹配后确定是否需要调整电路参数。
