OSC7050有源晶振2MHz规格参数说明

SMD QUARTZ CRYSTAL PXO SPECIFICATION FOR 2.000MHz

• 品名 SPECIES: 石英晶体振荡器
• 标称频率 Nominal Frequency ：2.000MHz
• 频率准确度 (25℃±3℃) Frequency Accuracy : ≤±20PPm
• 频率温度稳定度 Frequency Tolerance vs Temperature : ≤±30PPm
• 工作温度范围 Operating Temperature Range : -40℃to+85℃
• 仓储温度范围 Storage Temperature Range : -55℃to +125℃
• 电源电压 Supply Voltage: +3.3Vdc±10%
• 输出波形 Output Waveform : 方波TTL/HCMOS
• 占空比 Duty Cycle: 45% to 55%
• 上升，下降沿时间： Rise/fall Time : 6 ns max
• 封装尺寸 Package and Size: SMD5.0mm*7.0mm
• 老 化 率 Aging : 3ppm max/year

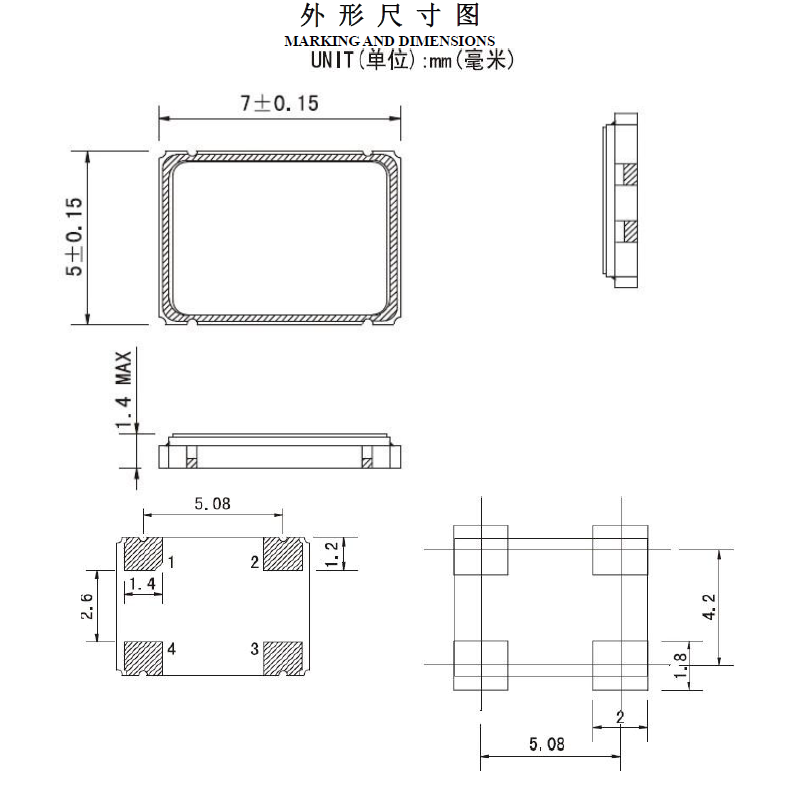

OSC7050有源晶振2MHz外形尺寸说明

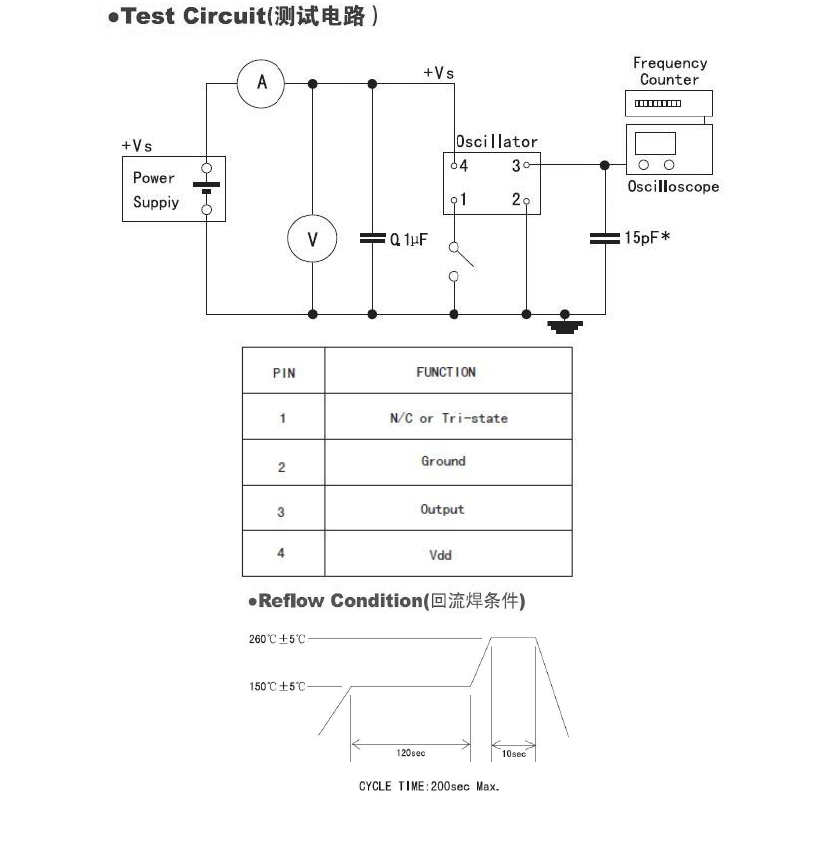

OSC7050有源晶振2MHz测试电路，脚位说明及回流焊作业建议
