晶振的待机模式STAND BY功能

当设备处于待机模式时，晶体振荡器停止频率信号输出。当待机模式解除时，晶体振荡器会自动启动并在稍作延迟后输出稳定的频率信号。

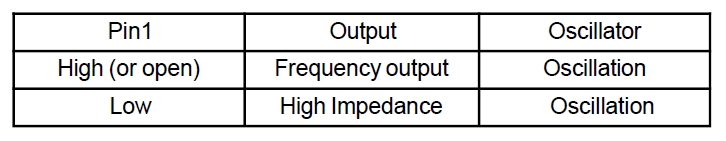

如下图所示：

晶振的待机模式STAND BY功能实质是配合具备待机睡眠功能的IC实现低功耗功能。

在集成电路中STAND-BY脚指“待机模式”，即休眠，此时IC内部只有极微量的电流流过，需要解除待机模式后，IC才能正常工作。而晶振的STAND BY功能也是同样原理，IC待机时，晶振同样处于待机状态。IC启动，则晶振开始正常工作，为IC正常工作提供频率信号，IC基于这些时序信号完成所有指令。

注：

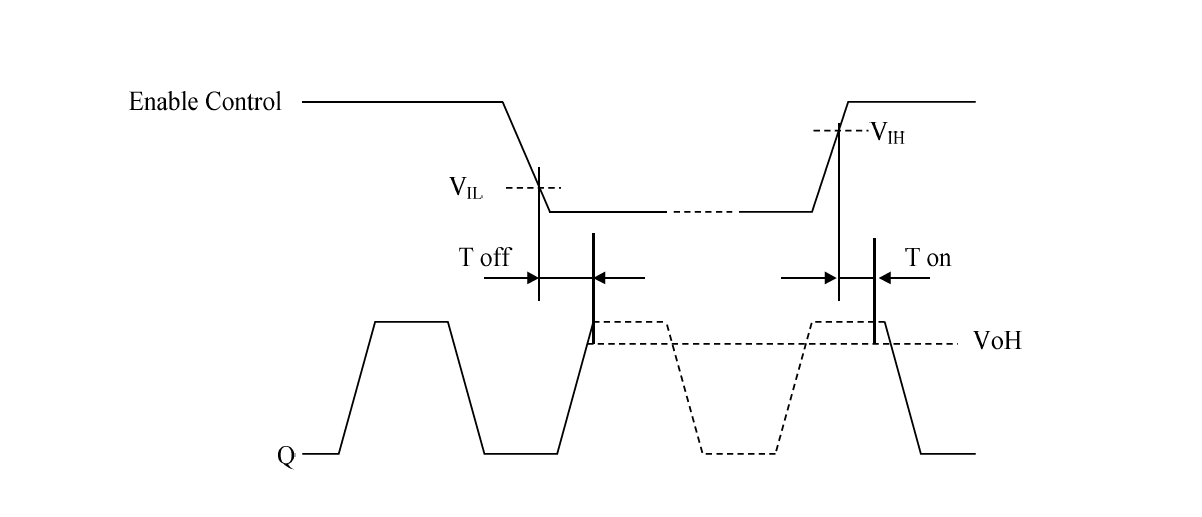

当“Enable Control”变低时，频率输出变为高阻抗。

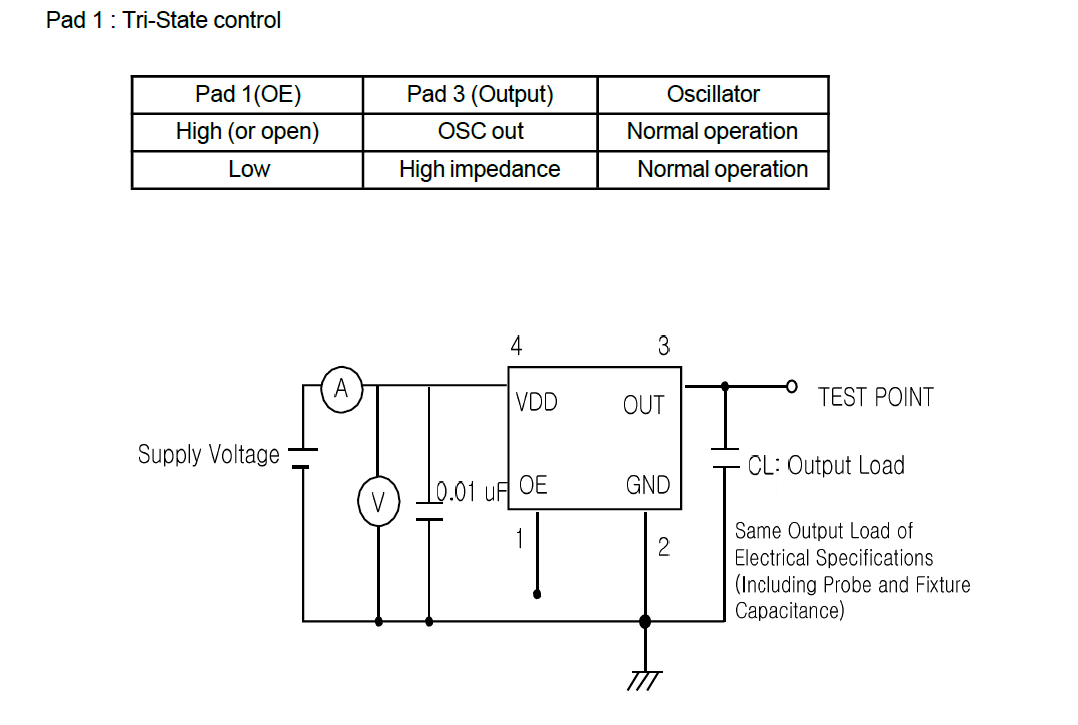

Tri-State control（三态控制）测试电路
