4个引脚晶振分为无源晶振和无源晶振两种，这两种晶振引脚接法有本质区别，对此需要特别引起注意。

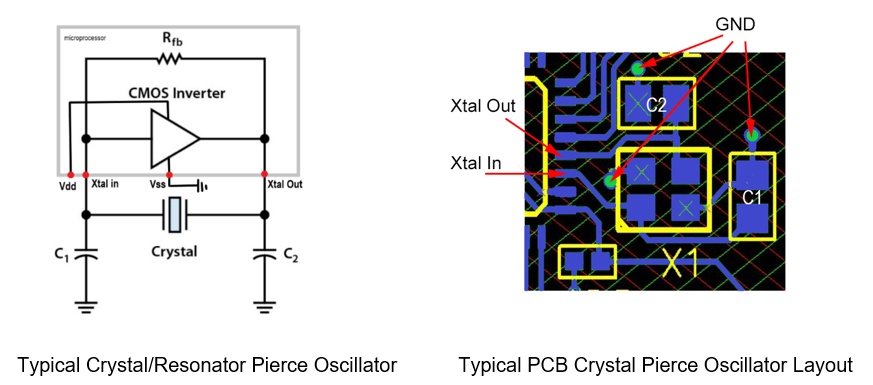

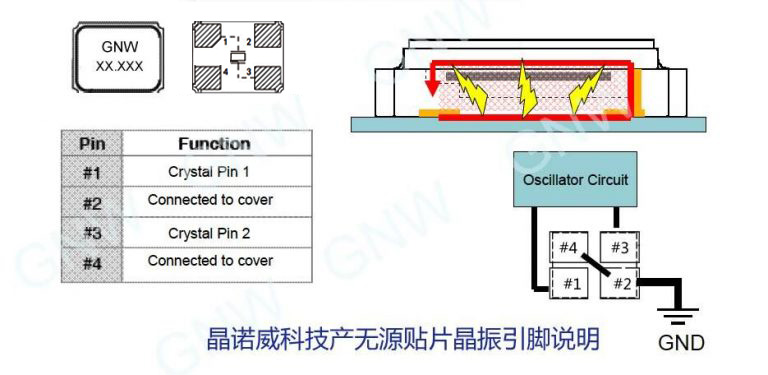

首先，4个引脚无源晶振对角接线，不用担忧贴反。两个具备频率功能的引脚为脚1（晶诺威科技产四引脚无源贴片晶振脚1有明显缺角标识）和脚3（脚3为脚1对角），分别为频率输出脚与频率输入脚，这两个引脚没有方向性。脚2和脚4不是频率管脚，而是与晶振金属外壳导通，悬空或接地处理均可。晶诺威科技建议脚2与脚4接地，这样更有效抗电磁干扰（EMI）。

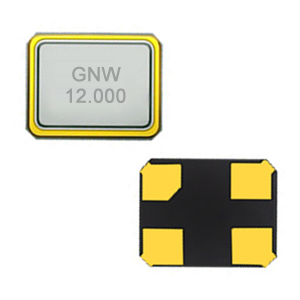

（晶诺威科技4引脚无源晶振）

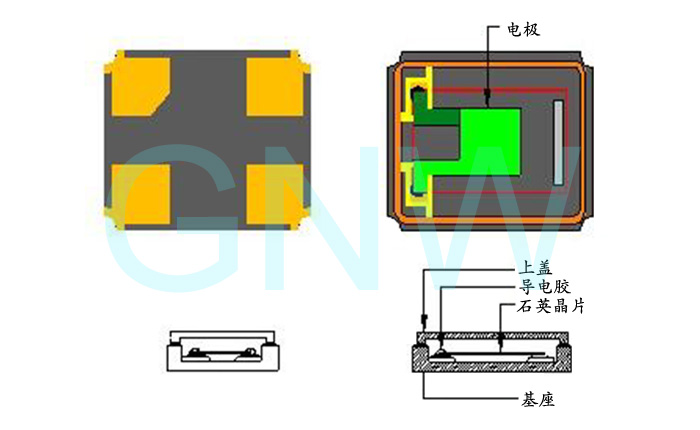

（晶诺威科技4个引脚无源晶振内部结构及电路图）

其次，4个引脚有源晶振的引线存在严格方向性（一般情况下，有源晶振至少有4个引脚），接反的话，电流很容易击穿有源晶振，造成有源晶振直接损毁，不良现象表现为“停振”。建议使用有源晶振时，首先找对丝印有圆点的标识，一般圆点指示脚位为“空脚位”（焊盘有缺角标识，也是有源晶振的脚1）。

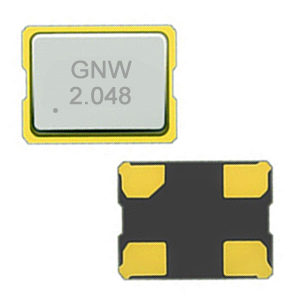

（晶诺威科技4个引脚无源晶振）

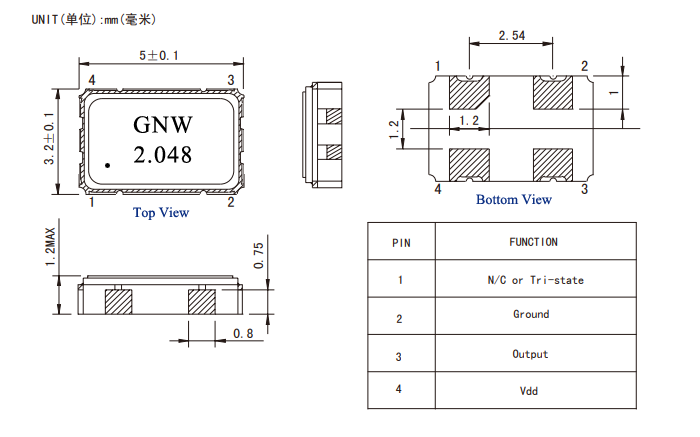

（晶诺威科技4个引脚有源晶振的引线说明）

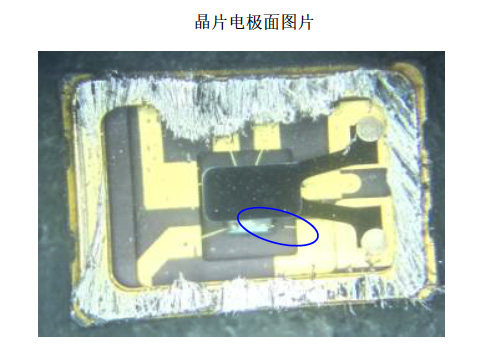

注：有源晶振接反后导致晶片与基座之间导线烧断，造成有源晶振直接“停振”，如下图所示：
