晶振是电子电路中的电子元件之一，被誉为“电子设备的心脏”，它是电子产品中的的组件，小到石英手表、智能手机、智能腕表，大到飞机、卫星都需要晶振。

晶体振荡器

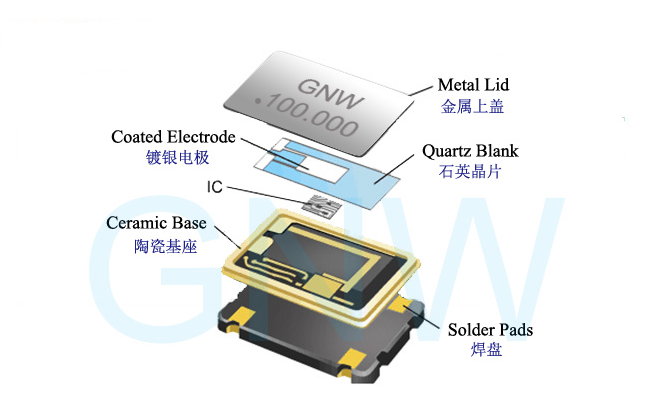

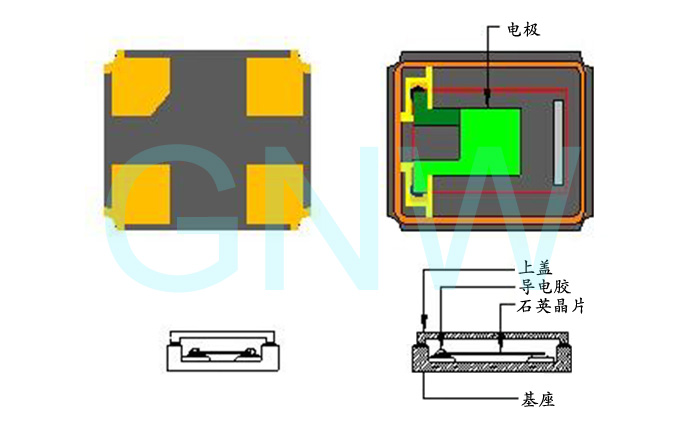

从一块石英晶体上按一定方位角切下薄片（简称为石英晶片），封装起来的叫石英晶体谐振器，简称为石英晶体或晶体、晶振；而在封装内部设有IC组成振荡电路的晶体元件称为石英晶体振荡器。但也有人认为晶振是石英晶体谐振器与石英晶体振荡器的总称，因此在选型或采购时一定要注明。

晶振的分类

电子线路中的晶体振荡器分为无源晶振和有源晶振两种类型。无源晶振与有源晶振的英文名称不同，无源晶振为crystal（晶体），而有源晶振则叫做oscillator（振荡器）。

无源晶振

无源晶振是实质上有两个功能引脚的无极性元件，一个为频率输出脚，另外一个为频率输入脚，这两个脚可以互换。无源晶振需要借助于时钟电路才能产生振荡信号，自身无法振荡起来。

无源晶振通常需要精确匹配外围电路（用于信号匹配的电容、电感、电阻等），更换不同频率的晶体时周边配置电路也需要做相应的调整。一般建议采用精度较高的石英晶体，尽可能不要采用精度低的陶瓷晶体(陶振）。

有源晶振

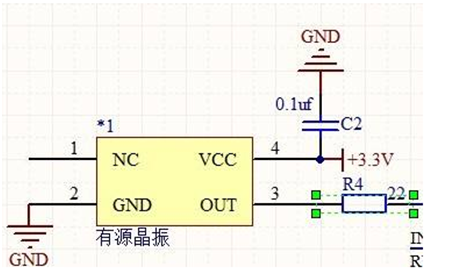

有源晶振有四个引脚，是一个完整的振荡器，其中除了石英晶体外，还有晶体管和阻容元件，因此体积较大。有源晶振的封装一般有四个引脚，分别为VCC（电压）、GND（地）、OUT（时钟信号输出）、NC（空脚）。

有源晶振不需要CPU的内部振荡器，信号稳定，质量较好，而且连接方式比较简单（主要做好电源滤波，通常使用一个电容和电感构成滤波网络，输出端用一个小阻值的电阻过滤信号即可），不需要复杂的配置电路。

晶振的作用

晶振是数字时钟电路中最重要的部件之一，它的主要作用是向显卡、网卡、主板等配件的各部分提供基准频率。在通常工作条件下，普通的石英晶振频率精度可达百万分之三十以内，高级的精度更高。它就像个标尺，工作频率不稳定会造成相关设备工作频率不稳定，自然容易出现问题。

石英晶体具有“温漂”，对于工作环境温度具有特殊需求的电子产品及设备，建议在选择晶振产品时，特别注意晶振工作温度这个指标。

晶振的另一个作用是为系统提供基本的时钟信号。通常一个系统共用一个晶振，便于各部分保持同步。有些通讯系统的基频和射频使用不同的晶振，而通过电子调整频率的方法保持同步。

晶振的布线原则

• 晶振内部是石英晶体，如果不慎掉落或受不明撞击，石英晶体易断裂破损，所以晶振的放置远离板边，尽可能靠近MCU的位置布局。
• 耦合电容（又叫外接电容、接地电容）应尽量靠近晶振的功能管脚，如果需要多个耦合电容，按照电源流入方向，依次容值从大到小摆放；晶振则要尽量的靠近MCU。
• 所有连接晶振频率信号输入端及输出端的导线尽量短且等长，以减少噪声干扰及分布电容对晶振的影响。
• 尽可能保证晶振周围没有其它元件。防止器件之间的互相干扰，影响时钟和其他信号的质量。晶振周围1mm禁布器件，0.5mm禁布过孔走线，所有晶振下不打过孔（包括地过孔）。晶振要远离电源。
• 晶振的外壳要接地，除了防止晶振向外辐射，也可以屏蔽外来的干扰。
