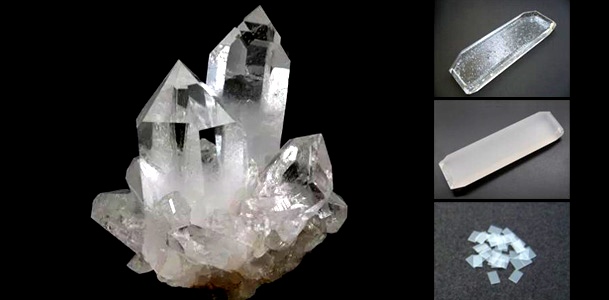

（石英晶体与石英晶片）

石英晶体谐振器简称为：石英谐振器、晶体谐振器、谐振器、晶振或无源晶振。

石英晶体谐振器工作原理

当电信号频率等于石英晶片固有机械谐振频率时，晶片因压电效应将会产生谐振现象。石英晶体谐振器是用一种能把电能和机械能相互转化的晶体在共振的状态下工作，以提供稳定、精确的单频振荡器，是核心的时间元件和频率元件。石英晶体谐振器是数码电子的核心电子零部件之一，其作用是提供基准时钟信号，以及接收传输信号。

压电效应概念

石英晶体在外部压力的作用下产生形变，同时产生电极化，极化强度与压力成正比，这种特性被称为“正压电效应”。反之，当将电场作用于水晶材料时会产生形变，形变大小随电场强度成正比，此特性被称之为“逆压电效应”，此效应的存在使得水晶材料在电场作用下产生应力而形变，从而产生机械振动，获得特定的频率。

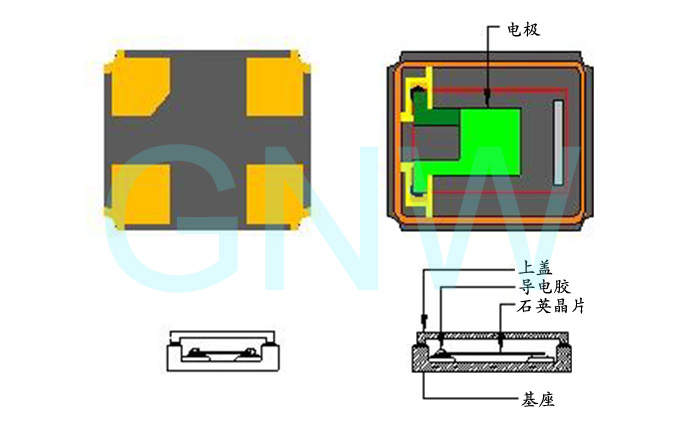

石英晶体谐振器内部结构

石英晶体谐振器分类：低频及高频两类

• 低频石英晶体谐振器：主要频率范围为KHz，因其水晶材料采用音叉形状切割工艺，也被称为音叉晶体谐振器。

• 高频石英晶体谐振器：主要频率范围为MHz

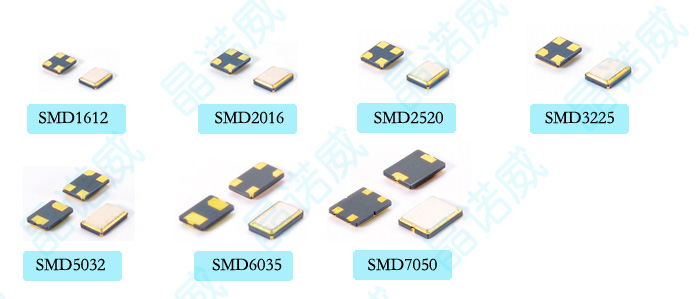

（晶诺威科技晶体谐振器产品图片）

随着5G时代的到来，大数据的传输速度对网络设备的性能要求越来越高，网络设备所要处理的数据工作量大，而设备电路中需要通过晶振与其他元件的配合使用下达命令从而获得脉冲信号源得以工作，这就意味着5G对晶振稳定性、可靠性有很高的要求。为了满足5G的要求，智能产品要配置快速的5G产品就必须搭配高精度的小型贴片晶振，基于目前市场行情的需求，晶振将朝着高频化、小型化的方向发展。
