晶振Crystal Oscillator的总频差Frequency Stability

晶振总频差定义

在规定的时间内，由于规定的工作和非工作参数全部组合而引起的晶振频率与给定标称频率的频差。

说明:

晶振总频差包括频率温度稳定度、频率温度准确度、频率老化率、频率电源电压稳定度和频率负载稳定度共同造成的频差。

举例：

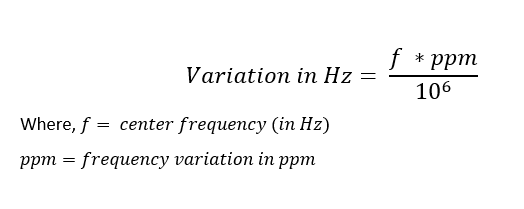

若晶振OSC7050标称频差：100MHz，晶振的总频差： ±30 ppm

该晶振OSC7050总频差包括在温度为25°C条件下的调整频差、温度频差、输入电压变化、负载变化及一年老化率在内的频差之和。

晶诺威科技该晶振OSC7050其它电气参数如下：

Aging: ±3ppm/year

Operating Temperature Range: -40 ℃ to +85℃

Storage Temperature Range: -55℃ to +125℃

Input Voltage (VDD): +3.3Vdc±10%

Input Current (IDD): 20mA max

Output Waveform: CMOS

Output Symmetry: 50±10%

Rise/Fall Time: 3ns max

Output Voltage VOL: 10%VDD

VOH: 90%VDD

Output Load: 15pF

Output State Control: Enable/disable

Start-up Time: 10ms max

Standby current: 10μA max

Phase Jitter (rms): 1ps rms max 12kHz to 20MHz max

Oscillation mode: Overtone
