如何使用表测试晶振？

这里提及的晶振通常指的是无源晶振，举例如下（也是诸多工程师常用手法）：

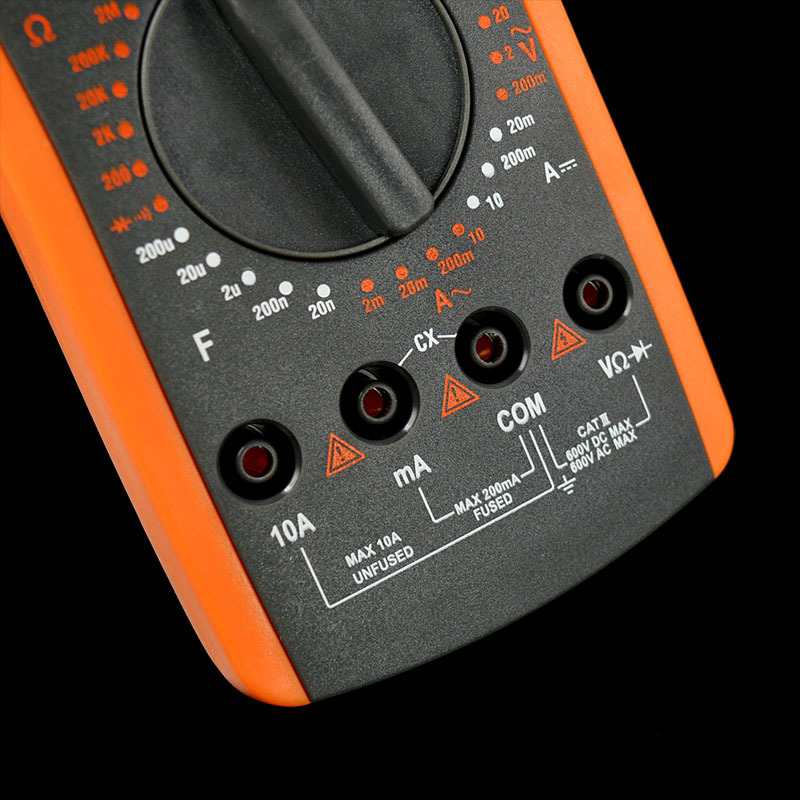

1、打开万用表，把万用表旋钮箭头旋到直流电压20档位，红表笔插到电压孔，黑表笔插到接地孔（GND)。

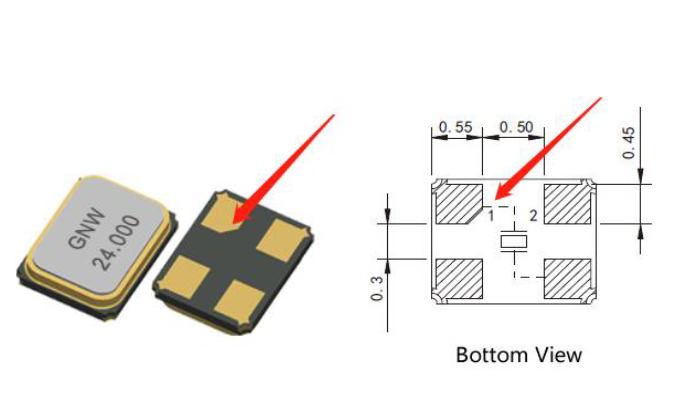

2、然后准备好待测试的电路板，找到晶振的两个管脚（即频率输入脚与频率输出脚）。

3、测试点1：把黑表笔接地，红表笔接到晶振的一个功能引脚上，测得电压（假如）为2.05伏。

4、测试点2：把黑表笔接地(GND)，红表笔接到晶振的另一个功能引脚上，测得电压为（假如）2.21伏。

5、由于一般单片机供电是5伏，所以测试电压正常应当是2伏多一点，但这两个电压不应当相等或差0.01~0.04伏。测试结果表明：电压差为0.16伏，晶振初步判定为OK。

若表读数出现以下情况该怎么办？

1、其中一个脚或两个脚电压为0伏左右。

2、其中一个脚或两个脚电压为5.0伏左右。

3、两个脚电压为2.0伏左右，但两脚电压差非常小。

如果出现以上三种结果的任一种，基本可以断定晶振不良或振荡电路不正常，原因是晶振频率输入脚与频率输入脚之间电压差为0或几乎等同时，几乎不存在电流通过，也就是说几乎没有产生对晶振的足够“激励功率”，晶振自然无法起振。之所以同时怀疑振荡电路不正常，是因为若电路在某处已经短路，自然也不会给晶振提供（足够）电流，这时实测晶振两个管脚之间的电压时，表读数极有可能也为“0”。

由以上可见，万用表并不“”。晶振不导电或周边电路短路，都不会有电流通过,自然也不会产生电压差。

表能测出晶振好坏吗？

答：不一定，因为晶振通电OK只能证明晶振没有短路或断路。

晶振的电气参数很多，如标称频率、调整频差、温度频差，负载电容、谐振电阻、DLD2、SPDB、TS值、输出波形及工作温度范围等，这些参数中任意一个参数不正常，都可能导致晶振不良。

如何判定晶振单体的好坏？

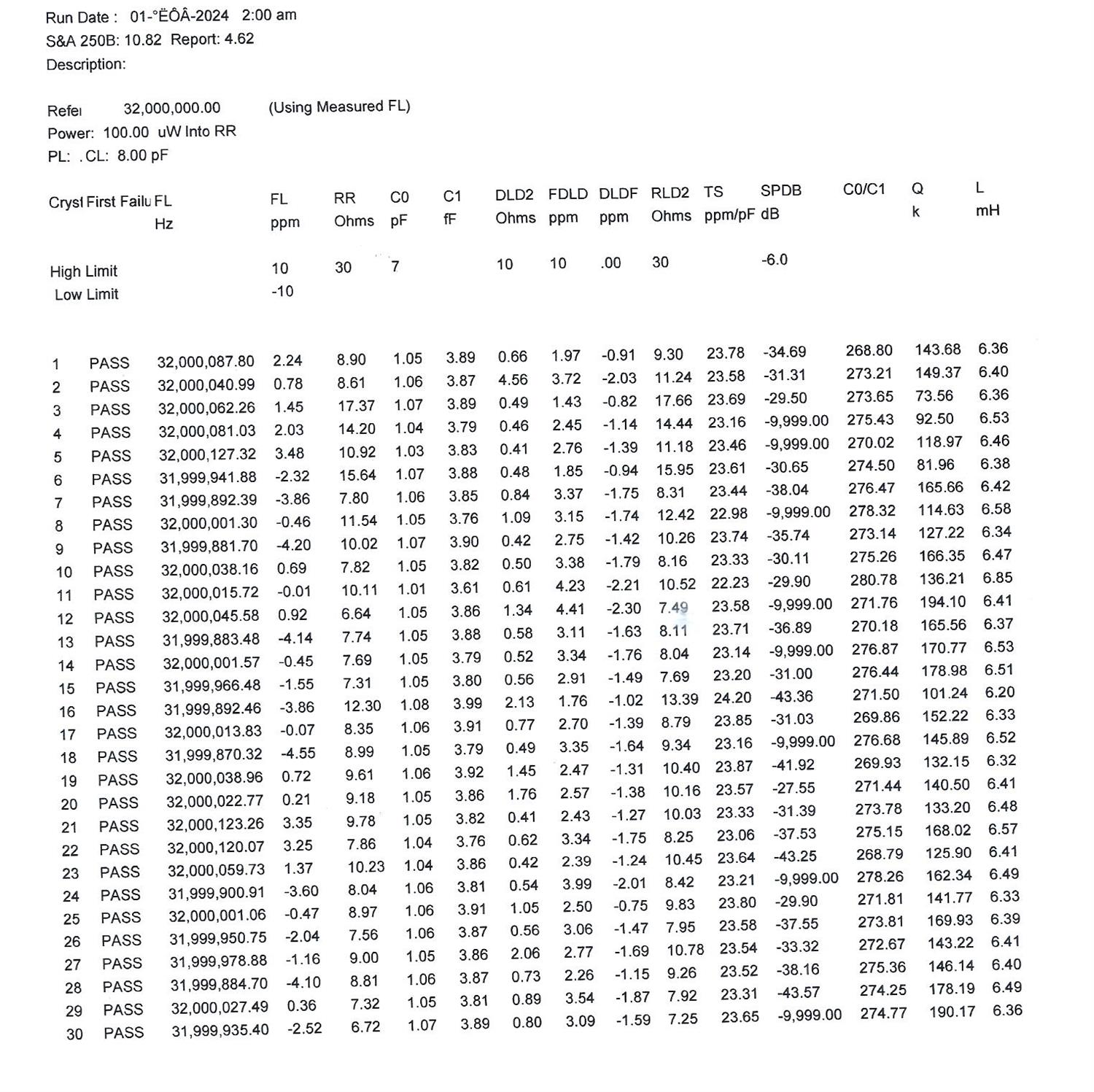

建议“交换实验”与“晶振单体测试”同步进行，测试仪器包括示波器，频率计及250B，而250B则可以对晶振单体主要电气参数进行全检。32MHz晶振250B测试数据如下图所示：
