晶振的结构原理

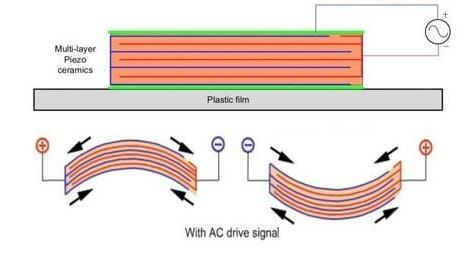

石英晶体之所以成为谐振器的原材料，是由于它具有正（机械能→电能）、逆（电能→机械能）压电效应。

如果沿石英晶片的电轴或机械轴施加压力使晶片产生形变，那么垂直于这些轴的两个表面则会产生电荷，这种现象称为正压电效应。如果在石英晶体两个表面施加电场，则晶片在电轴和机械轴方向将延伸或压缩，这种现象称为逆压电效应。

基于这种特性，当石英晶振置于交变电场中，晶体的体积会发生周期性的压缩或拉伸，形成了晶体的机械振动。当交变电场的频率等于晶片的固有机械谐振频率时，晶片的机械振动幅度，产生共振现象。

晶振的分类

通常分为无源晶振和有源晶振两大类。

1.无源晶振

当晶体通过基座、外壳、锌白铜、上盖等通过数十项工艺后就制造出了无源晶振。无源晶振需要起振需要外围的起振电路，所以这种简单的晶振也叫晶体、无源晶振，其优点主要为信号电平可变，低功耗、低成本等优势，应用领域非常广泛。

2.有源晶振

当数码产品需要精度较高、接线尽可能简单时，就可以选择有源晶振。有源晶振已经把起振电路IC与石英晶片进行匹配并封装为一体，其精密度与稳定性高于无源晶振。

晶振的电路应用

无源晶振：无源晶振其实只需要两个引脚即可，即使做成4PIN的贴片晶振也只用到其中两个PIN脚，即频率输入脚与频率输出脚。这两个引脚不具备方向性，因此无需担忧接反。

有源晶振：有源晶振从原理上就决定了需要三个PIN脚才能工作，其中一个悬空引脚有的厂家也有做成使能端。

晶振的应用注意事项

在实际中，需要注意周边杂散信号对晶振的干扰，因为绝大部分的时钟来源是由晶振提供。晶振频率的精度及稳定性一旦无法满足IC需求，就很有可能导致整机系统崩溃。常见有效方法为：隔离、滤波、屏蔽。
