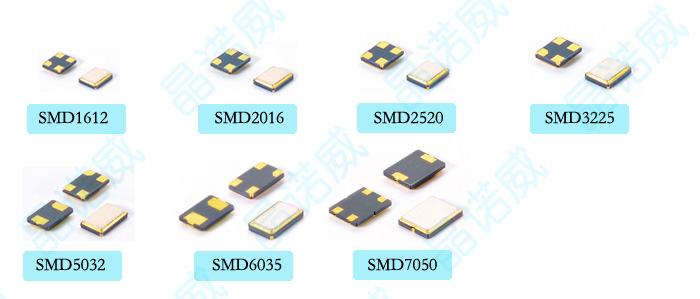

（晶诺威科技贴片晶振产品）

首先说明，以下内容主要针对后期产品进行整改的办法。如果在PCB布线设计初期，可以从电路板的结构设计上进行更改，这样更有效。

基于PCB设计及布线可能存在的复杂性及/或不合理性，我们有时会遇到晶振谐波干扰的问题，建议从以下三个方面考虑：

1、如果针对被干扰的设备采取防电磁干扰措施行之有效，且经验证OK的话，就更为简单了。具体措施主要就是对受到干扰的设备进行屏蔽或加装滤波处理，提高敏感设备自身的抗干扰能力。

2、如果晶振产生的谐波干扰以辐射和耦合为主，建议对晶振进行屏蔽处理，具体方法是针对晶振增加屏蔽罩，同时对晶振的外出引线进行滤波抑制。注意对晶振屏蔽罩进行接地处理。

3、如果干扰特性是由晶振引线上的传导所引起，则需要对引线进行滤波处理，通常可以加装通过式滤波器，即可以串联到引线上的滤波器。需要提醒的是，滤波器的选择很关键，我们需要根据测试的实际数据来选择针对性的滤波器，使之达到既不影响晶振正常信号，又能起到滤除杂波的作用。另外补充一下，不建议在晶振引脚通过增加去耦电容来消除谐波干扰。这种做法不是99%可行的原因是：去耦电容可能对整个电路产生自激，反而导致产生更多干扰。

4、选择晶诺威科技专门研发的抗电磁干扰晶振。

晶振电路应用注意事项

晶振布局：晶振电路应尽量远离干扰源，如电源、高频信号等，以免影响晶振的稳定性。

电容选择：晶振电路中的电容应选择合适的数值，以保证晶振的稳定性和工作频率。

阻尼电阻：为了提高晶振电路的稳定性，可以在晶振电路中加入适当的阻尼电阻。
