（车规级RTC晶振32.768KHz-FC2012AN产品图）

车规级RTC晶振32.768KHz-FC2012AN规格书及使用说明如下：

• 型号: FC2012AN
• 产品编号: X1A
• 尺寸：2.05 × 1.2 × 0.6mm
• 振荡模式：Fundamental （基频）
• 标称频率:32.768KHz
• 标准频差：±20 ppm
• 负载电容（CL）=12.5 pF
• 工作温度：- 40℃至+ 105℃
• 激励功率：0.5 uw

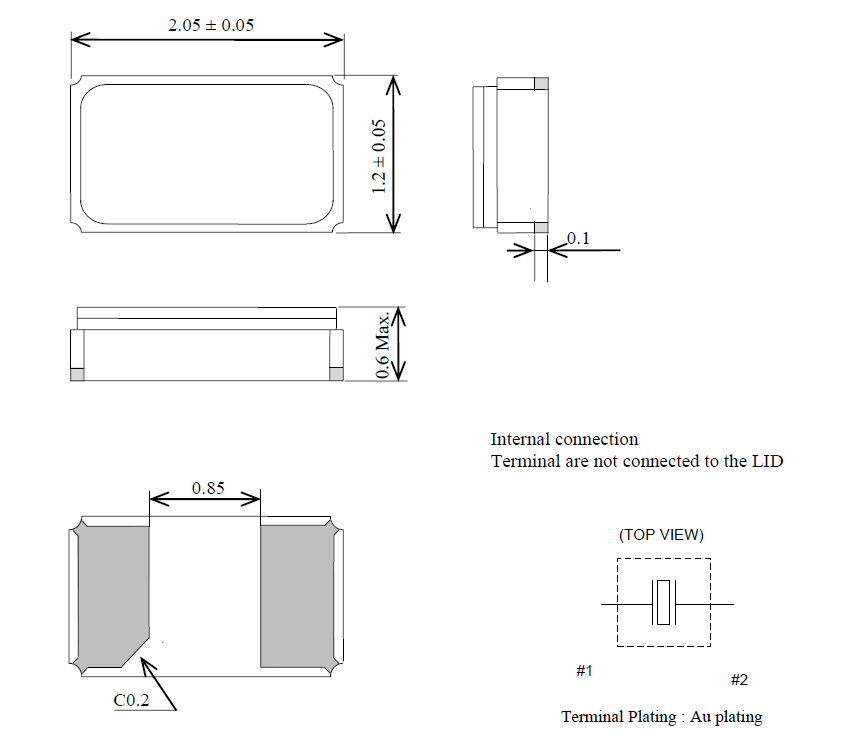

RTC晶振32.768KHz- FC2012AN尺寸及内部连接：

RTC晶振32.768KHz- FC2012AN工作条件

RTC晶振32.768KHz- FC2012AN电气参数

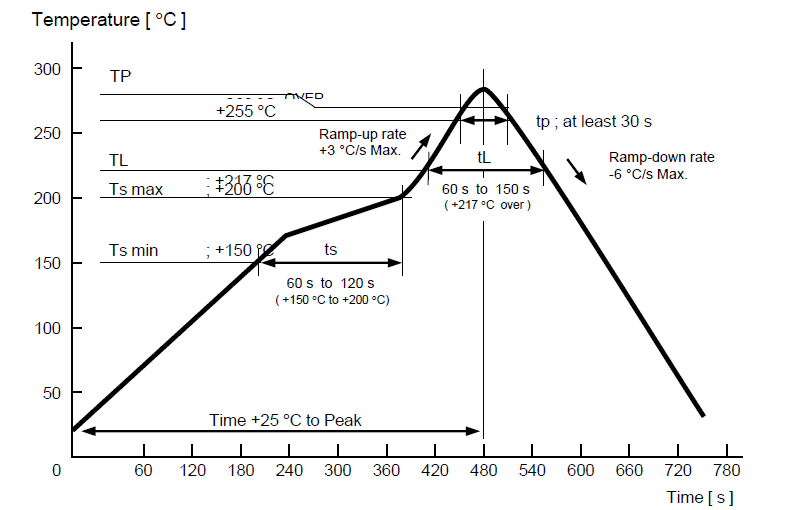

RTC晶振32.768KHz- FC2012AN回流焊作业建议

RTC晶振32.768KHz- FC2012AN焊接模式建议

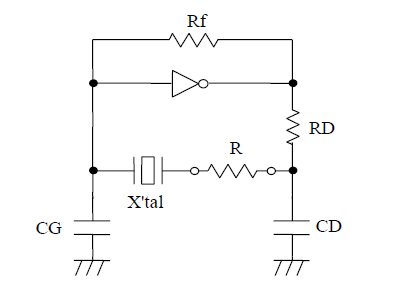

测试RTC晶振32.768KHz- FC2012AN负性阻抗方法如下：

How to check the negative resistance？

(1) Connect the resistance (R) to the circuit in series
with the crystal resonator.
(2) Adjust R so that oscillation can start (or stop).
(3) Measure R when oscillation just start (or stop) in
above (2).
(4) Get the negative resistance
-R = R + CI value.
(5) Recommended -R
-R> CI * (5 ~ 10)
