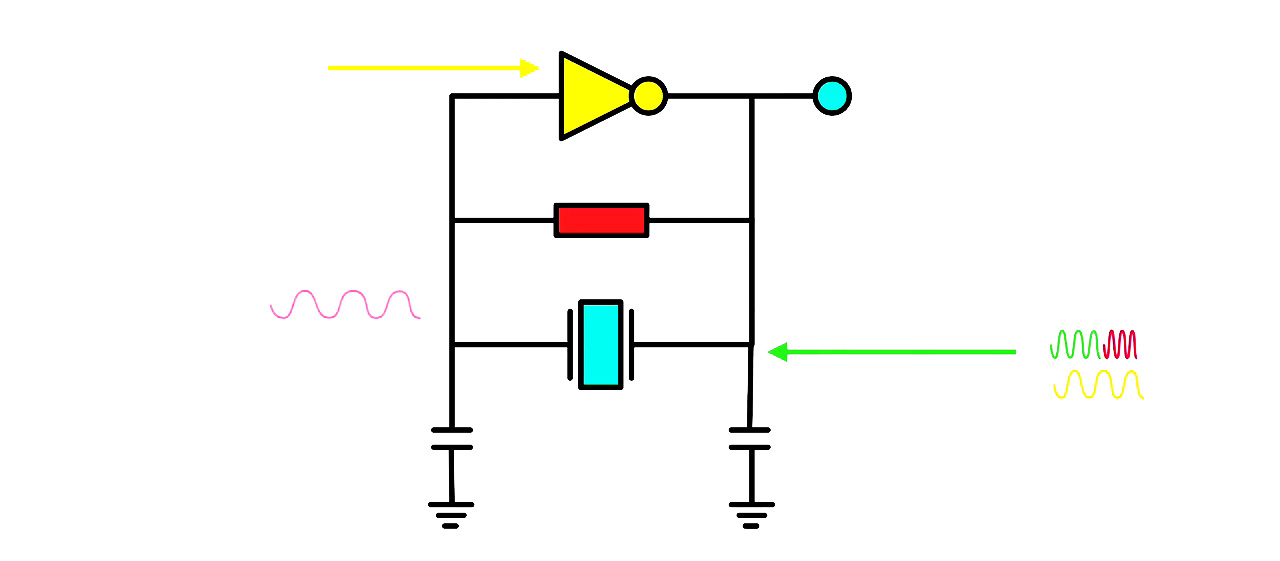

（32.768KHz无源晶振频率输出脚与频率输入脚实测频率或波形不一样范例）
如上图所示，测试无源晶振频率输出脚与频率输入脚频率或波形不一样，属于正常现象，因为一个是经由放大器的输出，振幅比较大。另外一个是放大器的输入，信号由输出端经晶振过来，振幅减弱，比较小。另外，测试仪表的探针电容大小、频宽差异也会对测试结果造成影响。
注：无源晶振在焊接之前，没有输入脚与输出脚之分。
晶振电路工作原理
晶振电路的工作原理是利用晶体的压电效应和共振效应。当外加电压作用于晶体时，晶体会产生机械振动，这种振动会产生电荷，从而形成一个稳定的振荡信号。这个振荡信号经过放大就成为了单片机的时钟信号。
（某款芯片时钟管脚：#1/#2 RF 48MHz;#3/#4 32.768KHz）
使用示波器连接晶振的两个引脚，并观察波形可以帮助确定输入和输出端口。 当晶振工作正常时，其输出端（连接到电路中MCU的输入端OSC_IN）会产生稳定的振荡信号。另一个端口可能没有稳定的信号，但可能会有一些高阻抗的波形，表示其为输入端口。
