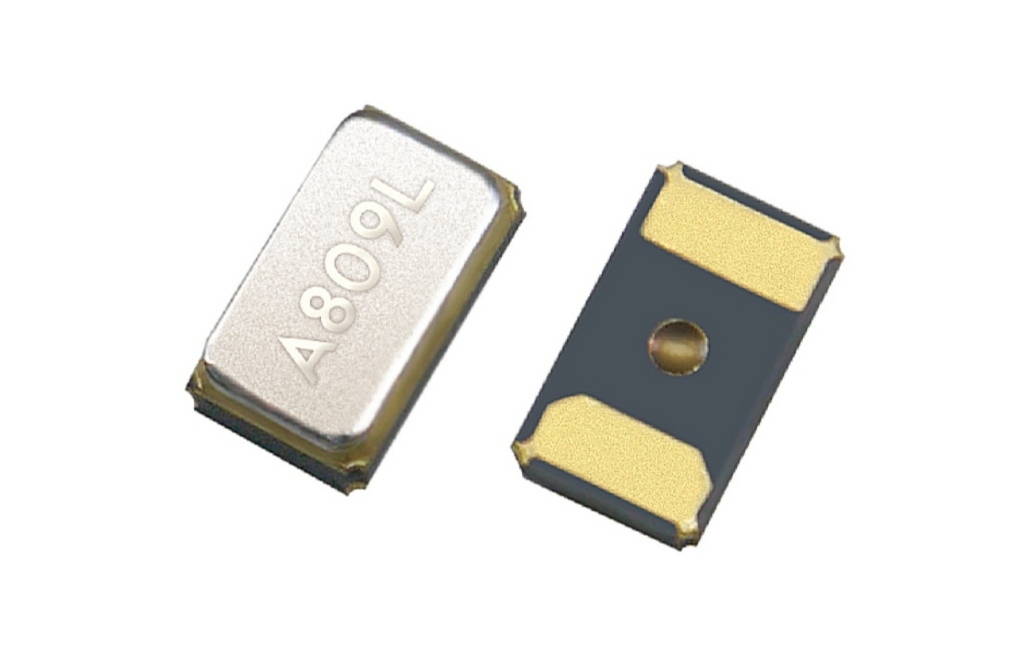

(RTC晶振32.768KHz:FC-12M)

• 标称频率:32.768KHz
• 谐波次数: 基频
• 尺寸:2.05×1.2×0.6mm
• 工作温度:-40°C to +85°C
• 激励功率:0.5µW Max.
• 负载电容:12.5pF
• 调整频差:±20PPM
• 温度频差：±30PPM
• 串联电阻:（ESR）90kΩ to 65kΩ
• 频率老化: ±3 ×10-6 / year Max (+25 °C, 年)

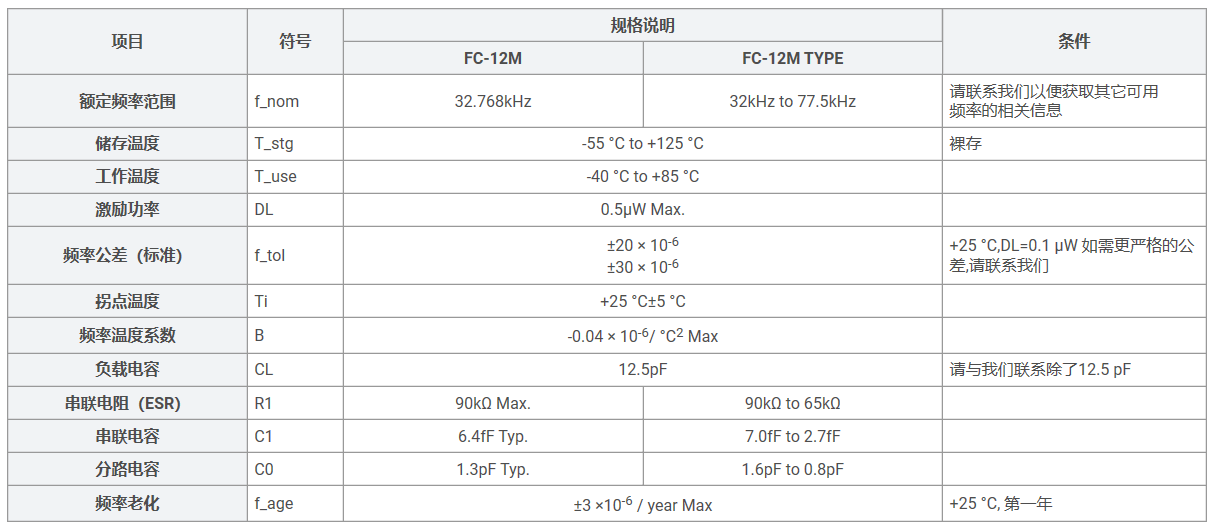

RTC晶振32.768KHz:FC-12M电气参数详情如下：

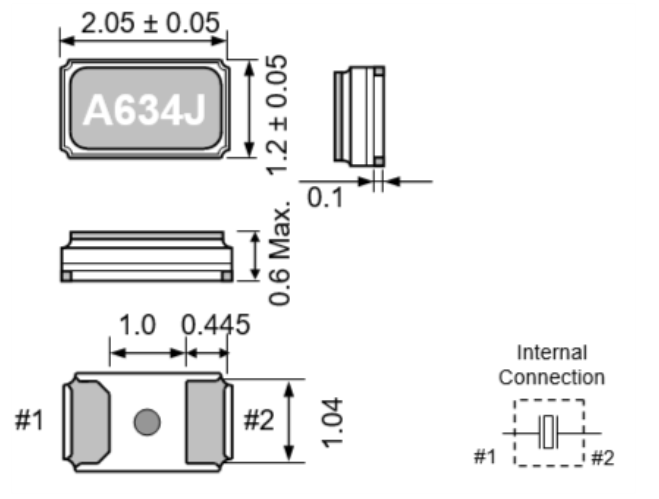

RTC晶振32.768KHz:FC-12M尺寸及内部连接电路：

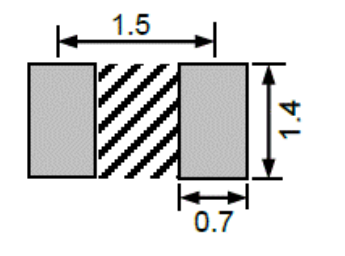

RTC晶振32.768KHz:FC-12M推荐焊盘尺寸：

注：阴影区域不要进行电路设计

附：

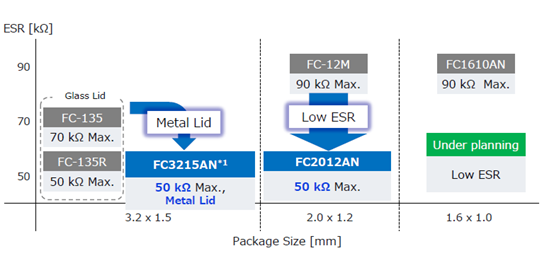

• RTC贴片晶振SMD3215(FC-135系列)、SMD2012（FC-12M与FC2012AN)与SMD1610(FC1610AN)系列对比数据如下：

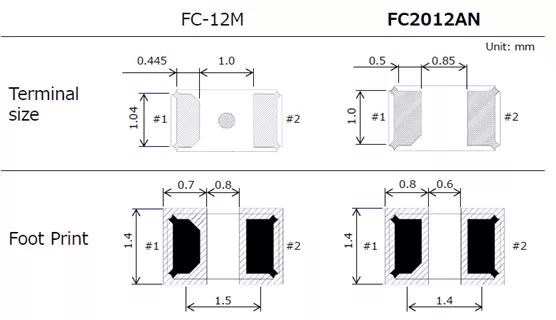

• RTC贴片晶振SMD2012（FC-12M与FC2012AN)焊盘对比数据如下：
