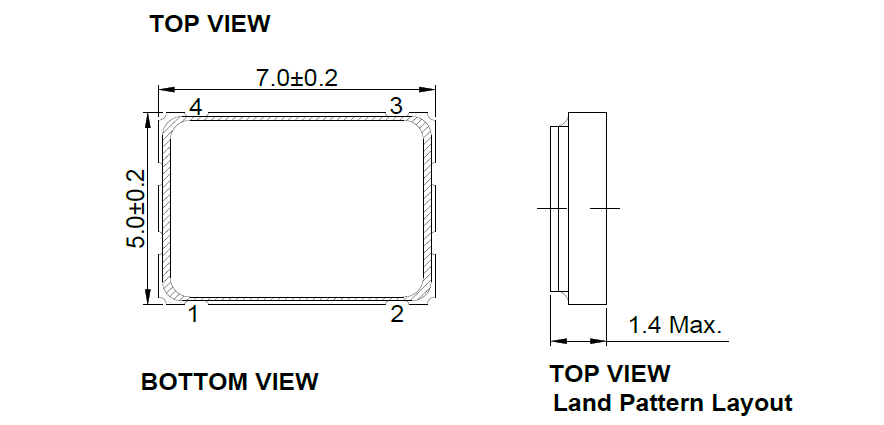

晶诺威科技产OSC7050有源晶振100MHz尺寸：

OSC7050有源晶振100MHz焊盘脚位说明如下：

（OSC7050有源晶振100MHz焊盘脚位说明）

OSC7050有源晶振100MHz规格参数介绍如下：

• Nominal Frequency ：100.000000MHz
• Size: 7.0mm*5.0mm
• Power Voltage (±10%): +3.3V, +5V
• Output Waveform : C-MOS
• Operating Temperature:
  -10 ~ +70℃
  -40 ~ +85℃
  -40 ~ +125℃

• Frequency Stability：
  ±20ppm (-10 ~ +70℃)
  ±25ppm(-40 ~ +85 ℃)
  ±100 ppm(-40 ~ +125℃)

• Output Character: “0” Level 10%VDD Max. “1” Level 90%VDD Min
• Rise Time: (Tr) 10% ~ 90%VDD 10ns Max.
• Fall Time: (Tf) 90% ~ 10%VDD 10ns Max.
• Symmetry: 60/40 to 40/60 at 50%VDD
• Output Load(输出负载）: 15pF,30pF
• Current Consumption: (Icc) 20 mA Max.
• Stand-by Current: (#1 pin = “ L” Level): (I_std) 10 uA Max.
• Start-up Time: 5 ms Max.
• Phase Jitter: 1ps Max. (F offset : 12KHz ~ 20MHz)
• Storage Temp.: -55 ℃ ~ +125 ℃

OSC7050有源晶振100MHz测试电路图：

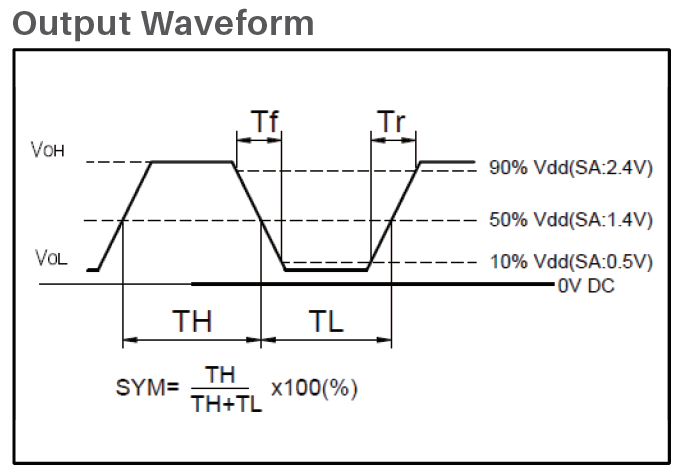

OSC7050有源晶振100MHz输出波形：

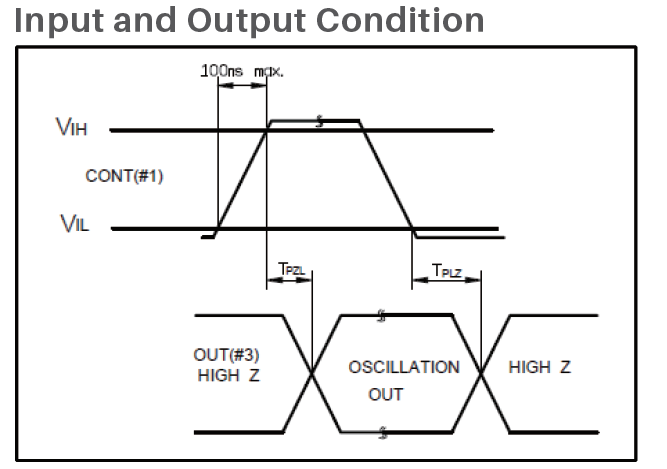

OSC7050有源晶振100MHz输入输出条件：
