差分晶振156.25MHz LVDS规格书及使用说明如下：

PRODUCT TYPE（产品类型）: SMD LVDS CXO

DIMENSIONS（尺寸）3.2mm*2.5mm

NOMINAL FREQ.（标称频率）: 156.25MHz

TXC P/N（TXC 料号）: DFA5600007

• ELECTRICAL SPECIFICATIONS（差分晶振156.25MHz LVDS电气参数）

Note1 Inclusive of frequency tolerance at 25degC, variation over temperature, supply voltage variation, aging and vibration.

Note2 Output will be enable if OE is Logic 1 or open; Output will be disable if OE is Logic 0.

Note3 The standard testing environment except temperature test is 25±5degC,40%~70% relative humidity.

• TESTING CIRCUIT（差分晶振156.25MHz LVDS测试电路）

Testing Circuit Note （差分晶振156.25MHz LVDS测试电路注意事项）

1) Above testing circuits cover all the specifications except temperature test & Jitter measurement.

2) All the testing equipments are 50Ohm terminal.

3) OE terminal is open connection except OE function test.

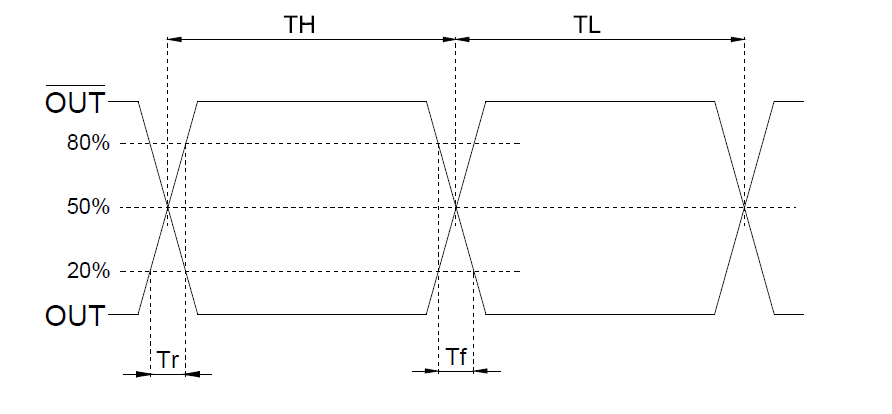

• WAVEFORM CONDITONS（差分晶振156.25MHz LVDS波形图示）

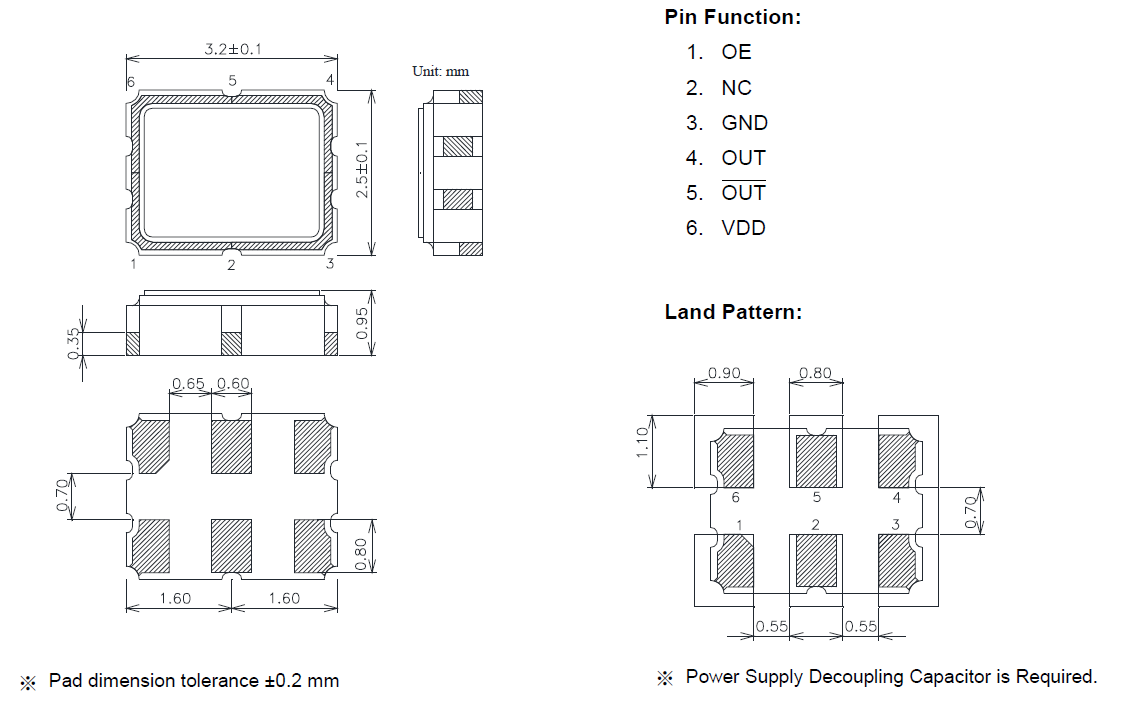

• DIMENSIONS（差分晶振156.25MHz LVDS尺寸）

• SUGGESTED REFLOW PROFILE（差分晶振156.25MHz LVDS回流焊作业建议）

Note 1: Period while temperature exceeds the solder melting point : 220℃ should be less than 200 sec.

Note 2: Period while temperature stays at the top melting point : 260℃ should be less than 30 sec

拓展阅读：差分晶振在通信领域的作用

关于差分晶振在通信领域的作用，晶诺威科技总结三点如下：

1、5G基站

5G网络需要的传输速率和极低的时间延迟，这就要求基站设备中的时钟信号具有高精度和高稳定性。差分晶振能够提供低抖动、抗干扰能力强的时钟信号，满足基站中各种芯片的要求，如基带处理器、RF射频模块等对精确同步时钟的需求，确保数据的准确传输和接收。

2、核心网设备

核心网设备，如路由器与交换机等核心网络设备，负责大量数据的高速转发和处理。差分晶振提供的稳定时钟信号，有助于维持设备内部各模块之间的精准同步，保障网络数据传输的准确性和高效性，减少数据丢包和传输错误。

3、光纤通讯设备

光纤通讯系统中，如光传输设备和光接入网设备等，差分晶振用于产生精确的时钟信号，以实现光电器件，如激光器、探测器的同步工作，保障光信号的准确调制、解调以及数据的可靠传输。
