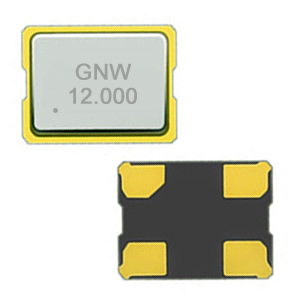

（晶诺威科技有源晶振12MHz产品图）

有源晶振Output Load是什么意思？

Output Load：指输出负载。常见有源电压的输出负载为15PF，也有少量输出负载为10PF、30PF或50pF，这里的负载指的是有源晶振内部负载，晶振输出负载已由有源晶振内部芯片决定。针对有源晶振输出负载选择时，一定要根据时钟芯片对有源晶振内部负载要求来选择。负载选择错误可能会直接导致时钟系统无法正常工作，不良现象表现为有源晶振输出波形强度无法满足时钟芯片需求（尽管输出频率精准）。换句话说，有源晶振输出“功率”不够。举例：若选取的有源晶振为12MHz,负责功能为设备视频功能，不良现象可能表现为视频播放不流畅或“卡顿”。

有源晶振Power Supply供电范围是多少？

Power Supply：指供电范围。一般有源晶振供电在1.8V~5V之间。晶诺威科技建议电压变化量为±10%以内，即：若电压为3.3V，则输入电压应该为3.3±0.3V。电压过低会影响有源晶振起振，电压过高则会加速有源晶振老化，缩短工作寿命，影响频率输出稳定性。严重时直接烧毁有源晶振。

关于有源晶振的输出波形：

通常情况下，数字电路默认和常用的是方波（CMOS）。方波的输出直流电压一般为晶振电源的一半（若电源为5V，方波直流电压一般为2.5V，用万用表可测量)。
