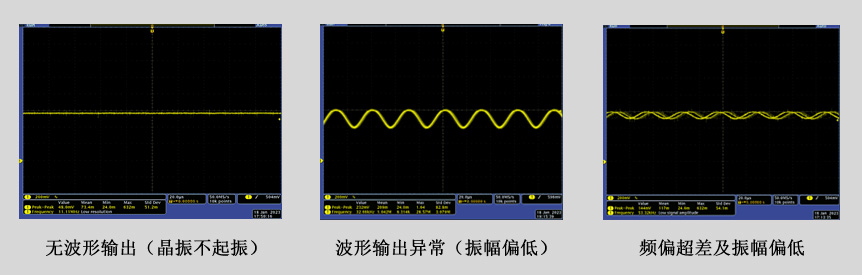

关于无源晶振输出波形振幅不足导致系统异常问题分析如下：

在晶振实际应用中，即使测得无源晶振输出频率几乎接近于目标频率，但若波形幅度不足，同样会影响系统正常工作。

晶诺威科技建议如下：

• 尝试降低外接电容值，采用负载电容（CL）较低的晶振。

• 尝试采用电阻较低的晶体（Rr）。

• 尝试使用不等值的外接电容设计：可以增加晶振频率输出脚的电容值并同时降低晶振频率输入脚的电容值，借此提高波形幅度输出，提供给后端电路。

请使用频率计来测量晶振输出频率，以确保在波形幅度得到改善后，调整后的频率仍符合原始要求。如果频率频偏过大，已经不符合要求，请根据目标频率采用具有合适CL值的晶振。如果频率远高于目标频率，请采用CL较低的晶振，反之亦然。

注：

晶振振幅跟振荡回路有关，主要由IC电压决定。若以上尝试均已失败，请检测芯片对无源晶振负载电容CL（查阅IC手册及针对晶振上电测试波形幅度与频偏状况）及静电容C0值得要求，并严格依据芯片对晶振的各项电气参数之要求选取所需晶振。
