4脚无源贴片晶振与2脚无源贴片晶振引脚定义

举例：晶诺威科技生产的SMD3225无源贴片晶振有四脚和两脚两类，它们均属于无源频率器件。

4脚无源贴片晶振只有二个脚（脚1和脚3）是频率管脚（负责频率输入及频率输出），其它两脚（脚2和脚4一般与晶振金属外壳连接，接地可起到抗干扰作用，即使不接地也可以增强晶振焊接的牢固性）。

（晶诺威产4脚无源贴片晶振SMD3225内部电路图及引脚定义）

4脚无源贴片晶振电路连接原理：电流从晶振脚1流入，脚3流出；或电流也可以从脚3流入，脚1流出。因为脚1和脚3为无极性引脚，不具备方向性，不用担心贴反。关于脚2和脚4，建议接地，以抗干扰。

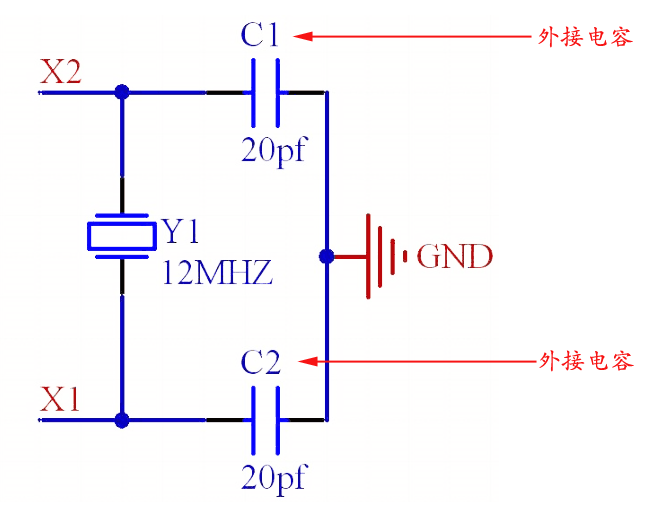

（无源晶振振荡电路图例）

同理，2脚无源贴片晶振的两个管脚也不具备方向性，不用担心贴反。

4脚有源贴片晶振引脚定义

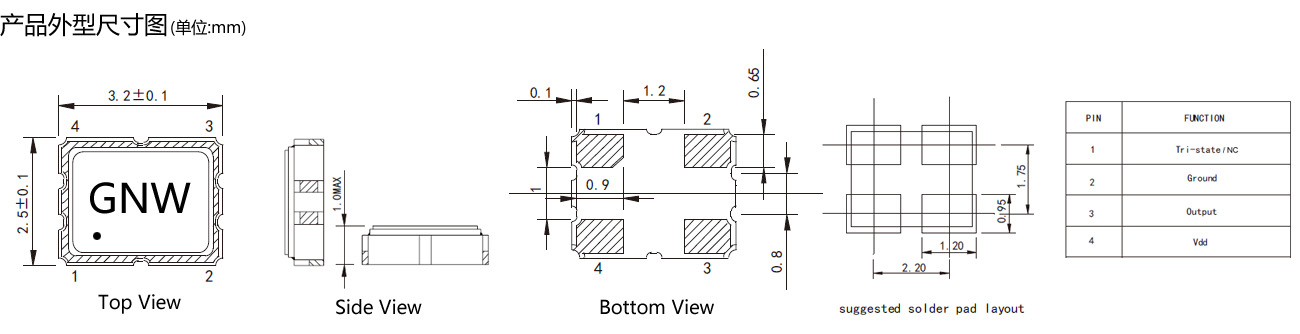

(晶诺威产4脚有源贴片晶振OSC3225内部电路图及引脚定义)

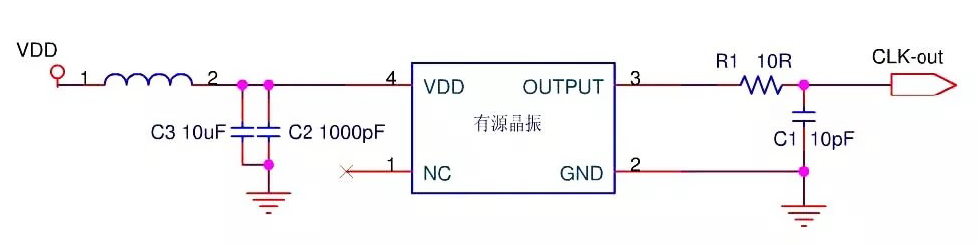

（有源晶振振荡电路图例）

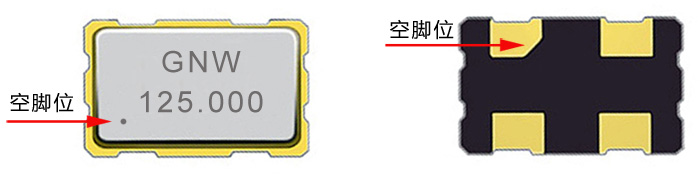

一般贴片有源晶振为4脚，依次是脚1 -NC/Tri-state（三态）、脚2-接地（GND）、脚3-信号输出（Output）、脚4-电源（Vdd）。晶诺威科技会给4脚有源贴片晶振在脚1位置丝印一个圆点作为标识，以便识别。NC的英文全称是“NO CONNECTION”,中文是“不连接”的意思。
