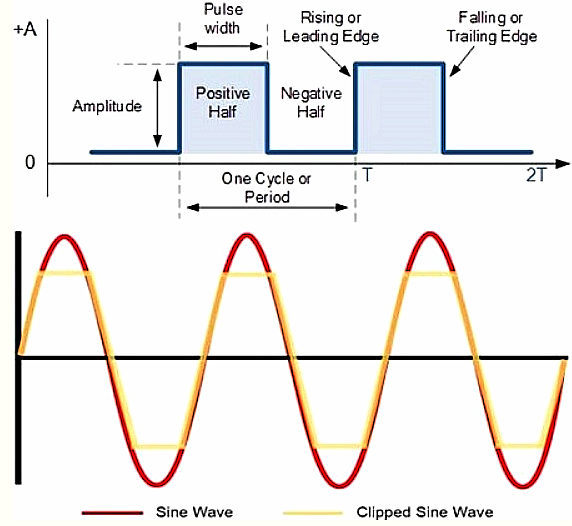

无源晶振与有源晶振晶振主要的输出波形对比如下：

1、无源晶振输出波形为：Sine Wave(正弦波)

2、常规OSC有源晶振输出波形为方波（CMOS）：包括HCMOS、LVCMOS等。HCMOS（H：High，是“高”的意思）指3.3V及以上，LVCMOS（LV：Low Voltage，指低压）指3V以下。

3、常规TCXO温补晶振输出波形主要为：Clipped Sine Wave(削峰正弦波)，其优势为谐波分量少，频率输出具备高精度及高稳定性，适合低功耗高精度设备应用。

4、常规差分晶振波形主要为LVDS和LVPECL。这两种输出逻辑，均属于方波,输出功率比较大,驱动能力较强,但谐波分量非常多。两者的相位刚好相反,因此它们能够组成更高性能的系统,同时还能消除共模噪声。

需要提醒的是，有源晶振包括温补晶振TCXO、压控温补晶振VC-TCXO、差分晶振等。

每种输出类型都有它的独特波形特性和用途。对称性、上升和下降时间以及逻辑电平对某些应用来说也要作出规定。许多MCU和通信芯片组往往需要严格的对称性（45%至55%）和快速的上升和下降时间（小于5ns）

关于无源晶振为Crystal（晶体）和有源晶振Oscillator（振荡器）的解释说明

在电子学上，通常将含有晶体管元件的电路称作“有源电路”（如有源音箱、有源滤波器等），而仅由阻容元件组成的电路称作“无源电路”。电脑中的晶体振荡器也分为无源晶振和有源晶振两种类型。无源晶振与有源晶振的英文名称不同，无源晶振为Crystal（晶体），而有源晶振则叫做Oscillator（振荡器）。无源晶振是有2个引脚的无极性元件，需要借助于时钟电路才能产生振荡信号，自身无法振荡起来；有源晶振有4只引脚，是一个完整的振荡器，其中除了石英晶体外，还有晶体管和阻容元件。
