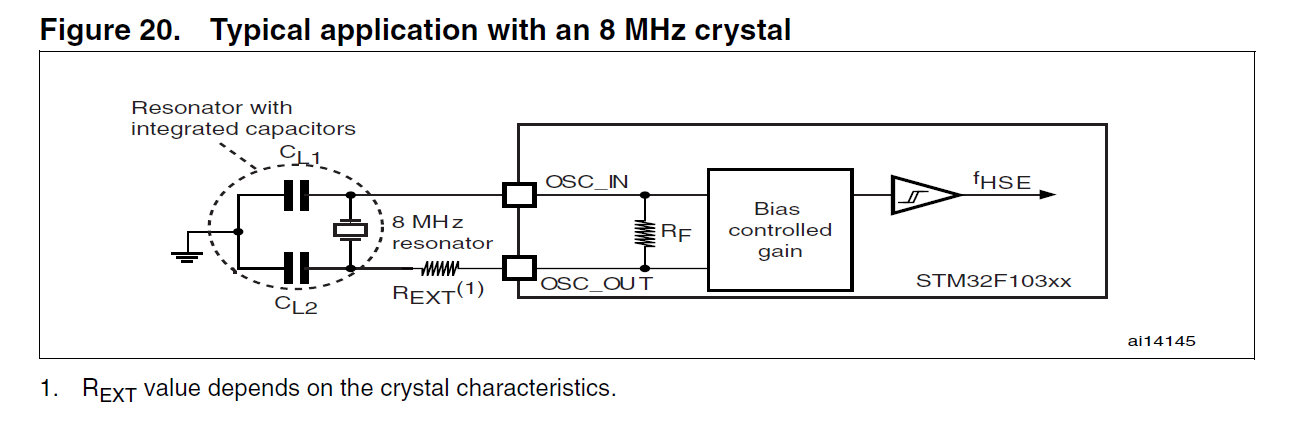

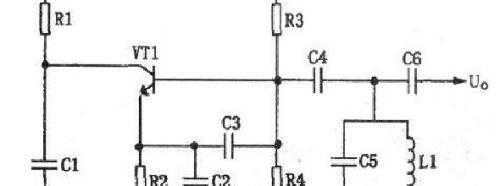

(无源晶振正弦波自激电路)

晶振是一种自动将直流电能转换成具有一定频率、一定幅度和一定波形交流信号的自激振荡电路。电路必须要满足相位平衡条件、起振条件和幅值平衡条件，实现放大→选频→正反馈→再放大，不断在自激条件之下输出信号。

（正弦波：为无源晶振输出波形）

• 相位平衡条件

要产生自激，需要满足相位平衡条件

假设：φA是放大电路的移相，φF是反馈网络的移相。

那么，φA + φF = 2nπ （n = 0，1，2，…）

• 起振条件

另外相位相同，仅仅是自激的条件之一，若电路的总增益小于1，每一次扰动经过回路一次就被减小一次，最后输出将降为零，不能振荡。因此另外一个重要条件就是，总增益应该大于1。

• 幅值平衡条件

总增益大于1，可以产生振荡，但是输出信号会越来越大，最后收器件电源电压限制，输出被限幅，输出波形会有畸变。因此晶振幅值平衡条件是总增益=1。
