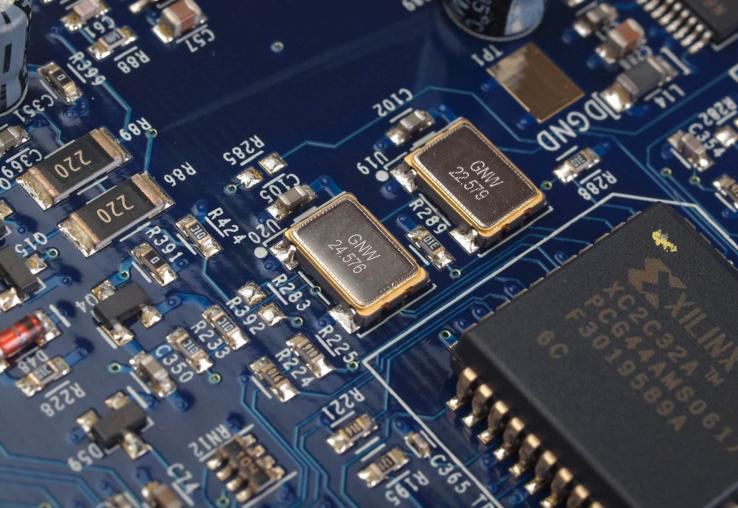

晶振和 IC 间一般通过铜质走线相连，可以看成一段导线或数段导线，导线在切割磁力线时会产生电流，导线越长，产生的电流越强，因此产生的电能量就越强，直到接收到的电信号强度超过或接近晶振产生的信号强度时，IC内的放大电路输出的将不再是固定频率的方波，而是根本不需要的杂散信号，导致数字电路时钟无法同步工作而出错。

由以上可以得出结论，晶振要尽可能靠近靠近IC管脚(放大电路)。

附：无源晶振的工作原理

无源晶振通过电激励来产生固定频率的机械振动，而振动又会产生电流反馈给电路，电路接到反馈后进行信号放大，再次用放大后的电信号来激励无源晶振机械振动，无源晶振再将振动产生的电流反馈给电路，如此循环。

当电路中的激励电信号和晶振的标称频率相同时，电路就能输出信号强大且频率稳定的正弦波（Sine wave），整形电路再将正弦波变成方波（TTL）送到数字电路中供其使用。无源晶振的输出能力有限，仅能输出以毫瓦为单位的电能量，因此，在 IC（集成电路） 内部，需要通过放大电路将该信号放大数百倍甚至数千倍才能正常使用。在使用无源晶振时，原理上只需要将其两个频率管脚分别连接到芯片信号输入脚（OSC IN）及信号输出脚（OSC OUT）即可。

有源晶振（Oscillator）

有源晶振是一种带有放大器的晶振，它可以提供更高的输出功率和更好的信号质量。通常，有源晶振会有多个引脚用于电源供应和信号输出。

在有源晶振中，通常会有以下引脚：

控制引脚#1：有源晶振通常包括一些控制引脚，例如使能脚和待机脚。这些引脚用于控制晶振的工作状态和功耗。

接地引脚#2：有源晶振的接地引脚，需要连接至电源的负极或地线。

信号输出引脚#3：有源晶振的输出引脚，用于输出时钟信号。

电源引脚#4：有源晶振的供电引脚，通常需要接入电源正极。
