影响晶振正常工作的三个主要因素为：频率误差, 负性阻抗及激励功率。
频率误差
频率若误差太大会导致实际频率偏移标称频率，引起晶振不起振的现象，若晶振精度已达标，解决方法建议尝试调节外接电容。
负性阻抗
负性阻抗若过大或太小都会导致晶振不起振。解决方法：若负性阻抗过大，可以将晶振的外接电容Cd或Cg的值调大来降低负性阻抗，若负性阻抗过小，可以将晶振外接电容Cd或Cg的值调小增大负性阻抗，也可尝试选择ESR（等效阻抗/谐振电阻）更小的晶振。通常负性阻抗值不少于晶振的标称阻抗3-5倍。
激励功率（激励电平）
激励功率的大小也将会引起晶振不起振。解决方法：可通过调整电路中的Rd的大小来调节振荡电路对晶振输出的激励功率。通常在晶振可以正常起振的情况下，激励功率越小越好。
以RTC晶振32.768KHz工作异常为例，解决方案图解如下：

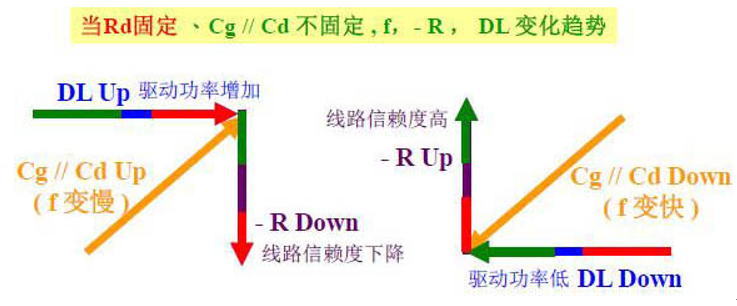

（图一）

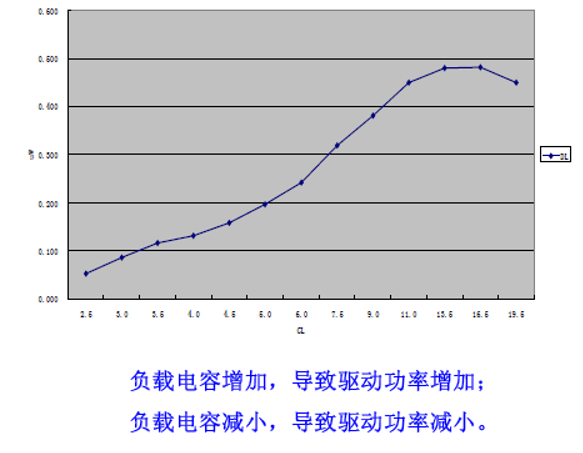

（图二）

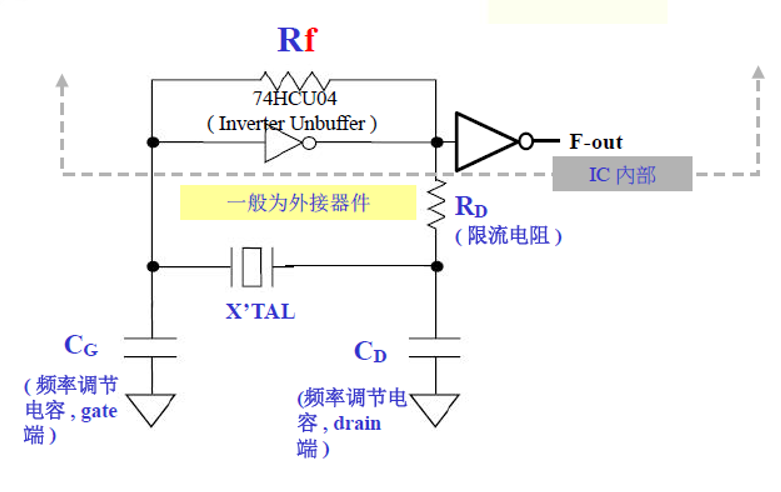

（图三）

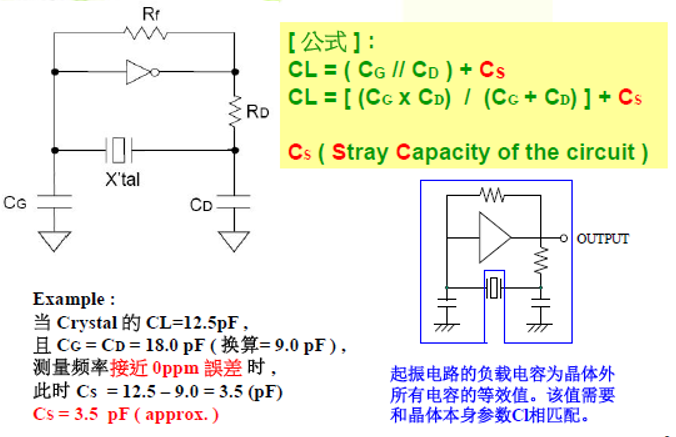

(图四)
（图五）
（图六）
