(TG2520SMN与TG2016SMN)

贴片式TCXO温补晶振及VC-TCXO压控温补晶振封装尺寸：

• 2.0×1.6mm (2016)

• 2.5×2.0mm (2520)

• 3.2×2.5mm (3225)

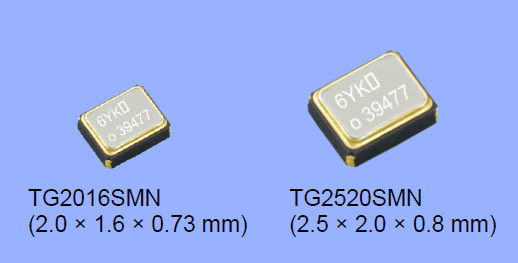

TG2520SMN与TG2016SMN规格说明

TG2520SMN与TG2016SMN是EPSON退出的两款温度补偿型高精度有源晶振，其优势是低相位噪音，主要应用领域为GPS,RF,无线通信设备 (LTE,WiMAX,,Wi-Fi,,W-LAN,,loT,,etc)。主要电气参数如下：

• 频率: 10MHz~55MHz

• 电源电压: 1.8 V Typ./ 2.8 V Typ./ 3.0 VTyp./ 3.3 V

• 频率温度特征: +0.5×10-6Max.(-40℃~+85°) ; +2.0×10-6Max.(-40°~+85°)

• 外部尺寸: 2.0x 1.6 x0.73mm/2.5×2.0x0.8 mm

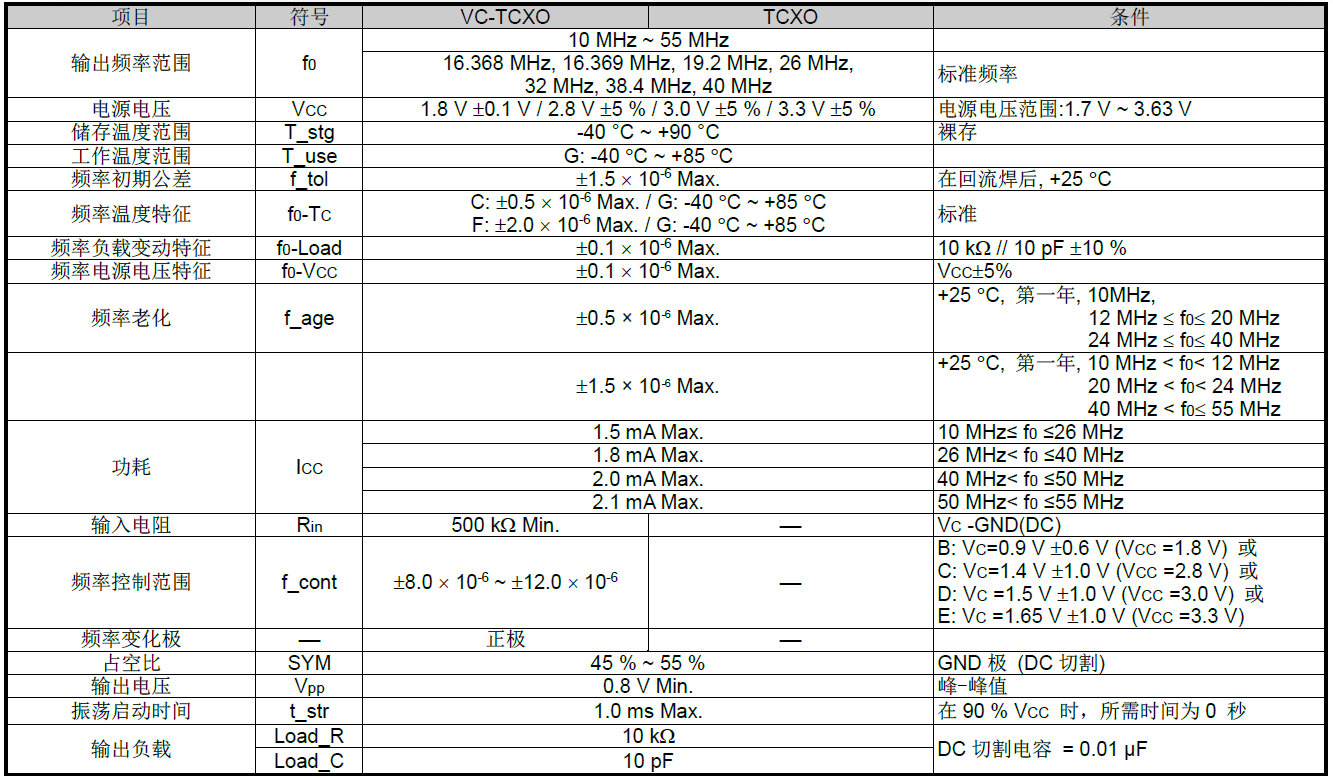

TCXO温补晶振及VC-TCXO压控温补晶振TG2520SMN与TG2016SMN规格

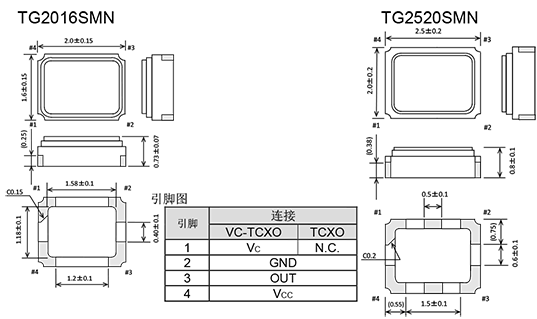

TCXO温补晶振及VC-TCXO压控温补晶振TG2520SMN与TG2016SMN尺寸

附：其它常见型号晶振尺寸说明

无源晶振型号DIP插件49S封装尺寸：

11.5 x 4.5 x 3.68mm

SMD贴片封装尺寸：

• 3.2×2.5mm (3225)

• 5.0×3.2mm (5032)

常规有源晶振型号贴片式OSC封装尺寸：

• 3.2×2.5mm (3225)

• 5.0×3.2mm (5032)

• 7.0×5.0mm (7050)

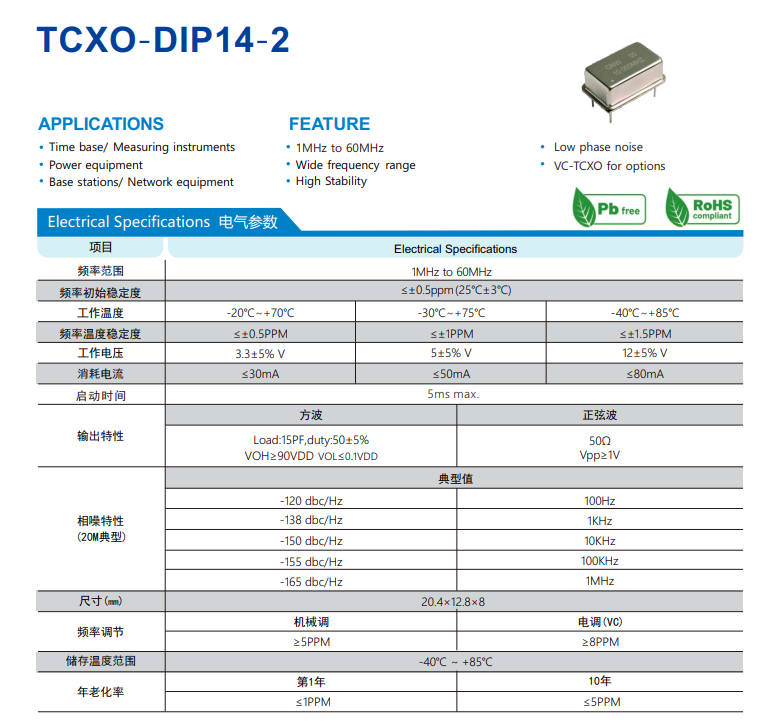

关于晶诺威科技产10MHz高精度温补振荡器TCXO DIP14规格及参数，请点击站内文章链接：10MHz高精度石英温补振荡器TCXO DIP14规格及参数
