法兰规格尺寸表参数帮您查阅法兰规格

2026年01月02日 09:06:35 来源：沧州天翔成管道装备有限公司 >> 进入该公司展台阅读量：1

国际上管法兰标准主要有两个体系，即以德国DIN（包括原苏联）为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。除此之外，还有日本JIS管法兰，但在石油化工装置中一般仅用于公用工程，而且在国际上影响较小。现将各国管法兰简介于下：
1，以德国及原苏联为代表的欧洲体系管法兰 2，美洲体系管法兰标准，以ANSI B16.5和ANSI B 16.47为代表3，英国和法国管法兰标准，两国各有两套管法兰标准。
综上所述，国际上通用的管法兰标准可概括为两个不同的，且不能互换的管法兰体系：一个以德国为代表的欧洲管法兰体系；另一个是以美国为代表的美洲管法兰体系。
IOS7005-1是国际标准化组织于1992年颁布的一项标准，该标准实际上是把美国和德国两套系列的管法兰合并而成的管法兰标准。

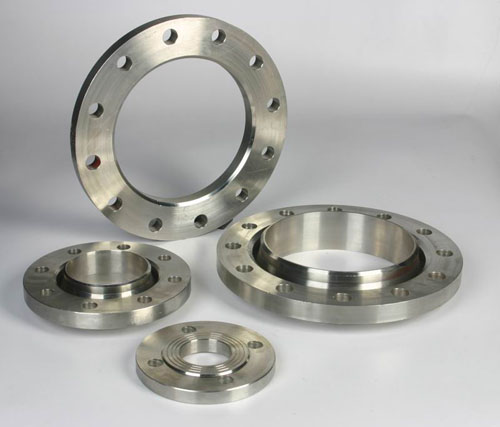

法兰规格，法兰外径参数，法兰内径参数

法兰尺寸	法兰规格	法兰外径	法兰內径	法兰厚	中心	法兰孔大	孔数	法兰尺寸	法兰规格	法兰外径	法兰內径	厚	中心	法兰孔大	孔数
1/2"	5K	80	22.5	9	60	12	4	3"	5K	180	90	14	145	19	4
	10K	95	22.5	12	70	15	4		10K	185	90	18	150	19	8
	20K	95	22.5	14	70	15	4		20K	200	90	22	160	23	8
	150P	89	22.3	11.2	60.3	15	4		150P	190	90.7	23.9	152.4	19	4
	300P	95	22.3	14.3	66.7	19	4		300P	210	90.7	28.6	168.3	22	8
	DIN16	95	22.5	14	65	15	4		DIN16	200	90	20	160	19	8
									水道	211	90	18	168	18	4
3/4"	5K	85	28	10	65	12	4	4"	5K	200	116	16	165	19	8
	10K	100	28	14	75	15	4		10K	210	116	18	175	19	8
	20K	100	28	16	75	15	4		20K	225	116	24	185	23	8
	150P	98	27.7	12.7	69.8	15	4		150P	229	116.1	23.9	190.5	19	8
	300P	117	27.7	15.1	82.5	19	4		300P	254	116.1	31.8	200	22	8
	DIN16	105	28	16	75	15	4		DIN16	220	116	20	180	19	8
									水道	238	115.4	18	195	18	4
1"	5K	95	34.5	10	75	12	4	5"	5K	235	142	16	200	19	8
	10K	125	34.5	14	90	19	4		10K	250	142	20	210	23	8
	20K	125	34.5	16	90	19	4		20K	270	142	26	225	25	8
	150P	108	34.5	14.3	79.4	15	4		150P	254	143.8	23.9	215.9	22	8
	300P	124	34.5	17.5	90	19	4		300P	279	143.8	35	234.9	22	8
	DIN16	115	34.5	16	85	15	4		DIN16	250	142	22	210	19	8
									水道	263	141.2	19	220	18	6
1 1/4"	5K	115	43.5	12	90	15	4	6"	5K	265	167	18	230	19	8
	10K	135	43.5	16	100	19	4		10K	280	167	22	240	23	8
	20K	135	43.5	18	100	19	4		20K	305	167	28	260	25	12
	150P	117	43.2	15.9	88.9	15	4		150P	279	170.7	25.4	241.3	22	8
	300P	133	43.2	19.1	98.4	19	4		300P	318	170.7	36.6	269.9	22	12
	DIN16	140	43.5	16	100	19	4		DIN16	285	167	22	240	23	8
									水道	290	166.6	20	247	18	6
1 1/2"	5K	120	50	12	95	15	4	8"	5K	320	218	20	280	23	8
	10K	140	50	16	105	19	4		10K	330	218	22	290	23	12
	20K	140	50	18	105	19	4		20K	350	218	30	305	25	12
	150P	127	49.5	17.5	98.4	15	4		150P	343	221.5	28.6	298.4	22	8
	300P	156	49.5	20.7	114.3	19	4		300P	381	221.5	41.3	330.2	25	12
	DIN16	150	50	16	110	19	4		DIN16	340	218	24	295	23	12
									水道	342	218	21	299	18	8
2"	5K	130	61.5	14	105	15	4	10"	5K	385	270	22	345	23	12
	10K	155	61.5	16	120	19	4		10K	400	270	24	355	25	12
	20K	155	61.5	18	120	19	8		20K	430	270	34	380	27	12
	150P	152	62	19.1	120.6	19	4		150P	276.3	406	30.2	361.9	25	12
	300P	165	62	22.3	127	22	8		300P	444	276.3	47.7	387.3	29	16
	DIN16	165	61.5	18	125	19	4		DIN16	405	270	26	355	27	12
	水道	184	61.1	18	140	18	4		水道	410	269.5	22	360	21	8
2 1/2"	5K	155	77.5	14	130	15	4	15"	5K	430	320	22	390	23	12
	10K	175	77.5	18	140	19	4		10K	445	320	24	400	25	16
	20K	175	77.5	20	140	19	8		20K	480	320	36	430	27	16
	150P	178	74.7	22.3	139.7	19	4		150P	483	327.1	31.8	431.8	25	12
	300P	190	74.7	25.4	149.2	22	8		300P	521	327.1	50.8	450.8	32	16
	DIN16	185	77.5	18	145	19	4		DIN16	460	320	28	412	27	12
	水道	193	77.1	18	155	18	4		水道	464	321	23	414	21
