使用芳纶纤维增强电线实现2mpa规格
| 柔性类型 | 单峰柔性 |
|---|---|
| 用途 | 供水 / 一般用途 |
| 法兰 | SS400 （电镀锌） 适配尺寸： JIS20K |
| 供水和自来水 | ◎ | 海水 | ◎ |
| 热水供应 | × | 油 | × |
| 源泉 | × | 化学的 | × |
| 冷冻水和冷却水 | ◎ | 排水 | ◎ |
| 冷热水 | ◎ | 泳池周围循环 | △ |

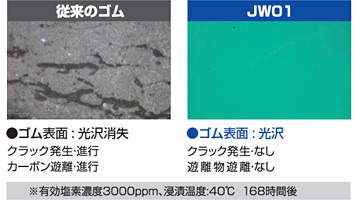

・内部橡胶使用新开发的橡胶 （JW01）。
・ 因为它是一个实心环，所以可以承受 200,000 次。
・低伸长率和低反作用力。
符合国土交通省的“公共建筑工程标准规范（机械和设备施工）”的防振接头

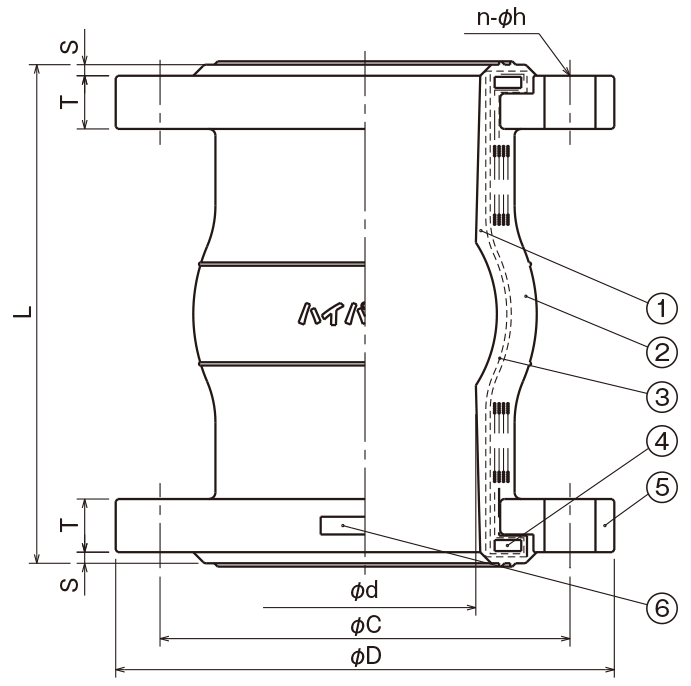

| 名字 | 材料 | |
|---|---|---|
| （1） | 内表面橡胶 | 合成橡胶 （JW01） 注 1 |
| （2） | 外部橡胶 | 合成橡胶 |
| （3） | 加固绳 | 合成纤维 |
| （4） | 实心环 | SS400 系列 |
| （5） | 法兰 | SS400 （电镀锌、适配尺寸：JIS20K） |
| （6） | 小心密封 | - |
*注 1：符合厚生省令第 14 号浸出性能
| 商品编号 | 公称直径 （A） | 标准尺寸 （mm） | 重量 （kg） | 安装尺寸公差 （mm） | 法兰间距 i（mm） | 运行中的尺寸公差 （mm） | 推荐螺栓直径 注 1 × 长度 L | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | d | D | C | T | S | n - h | 安装面之间 | 偏心 | 收缩 | 成长 | 偏心 | 磁偏角 （°） | |||||
| JH-32型 | 32 | 175 | 32 | 135 | 100 | 18 | 4 | 4-19 | 3.5 | 175 ± 2.5 | ±2.5 | 2.5 ~ 3.5 | 20 | 10 | 20 | 10 | M16 × 60L |
| JH-40型 | 40 | 175 | 40 | 140 | 105 | 18 | 4 | 4-19 | 3.6 | 175 ± 2.5 | ±2.5 | 2.5 ~ 3.5 | 20 | 10 | 20 | 10 | M16 × 60L |
| JH-50型 | 50 | 175 | 50 | 155 | 120 | 18 | 4 | 8-19 | 4.1 | 175 ± 2.5 | ±2.5 | 2.5 ~ 3.5 | 20 | 10 | 20 | 10 | M16 × 60L |
| JH-65型 | 65 | 175 | 65 | 175 | 140 | 20 | 4 | 8-19 | 5.6 | 175 ± 2.5 | ±2.5 | 2.5 ~ 3.5 | 20 | 10 | 20 | 10 | M16 × 65L |
| JH-80型 | 80 | 175 | 78 | 200 | 160 | 22 | 4 | 8-23 | 7.6 | 175 ± 2.5 | ±2.5 | 2.5 ~ 3.5 | 20 | 10 | 20 | 10 | M20 × 75L |
| JH-100型 | 100 | 225 | 100 | 225 | 185 | 24 | 5 | 8-23 | 10.6 | 225 ± 3.0 | ±3.0 | 3.5 ~ 4.5 | 20 | 10 | 20 | 10 | M20 × 80L |
| JH-125型 | 125 | 225 | 123 | 270 | 225 | 26 | 5 | 8-25 | 16.3 | 225 ± 3.0 | ±3.0 | 3.5 ~ 4.5 | 20 | 10 | 20 | 10 | M22 × 85L |
| JH-150型 | 150 | 225 | 146 | 305 | 260 | 28 | 5 | 12-25 | 20.2 | 225 ± 3.0 | ±3.0 | 3.5 ~ 4.5 | 20 | 10 | 20 | 10 | M22 × 90L |
| JH-200型 | 200 | 250 | 196 | 350 | 305 | 30 | 5 | 12-25 | 25.9 | 250 ± 3.0 | ±3.0 | 3.5 ~ 4.5 | 20 | 10 | 20 | 10 | M22 × 95L |
| JH-250型 | 250 | 250 | 244 | 430 | 380 | 34 | 5 | 12-27 | 42 | 250 ± 3.0 | ±3.0 | 3.5 ~ 4.5 | 20 | 10 | 20 | 10 | M24 × 100L |
| JH-300型 | 300 | 250 | 288 | 480 | 430 | 36 | 5 | 16-27 | 52.1 | 250 ± 3.0 | ±3.0 | 3.5 ~ 4.5 | 20 | 10 | 20 | 10 | M24 × 105L |
*注 1：不包括推荐的螺栓。 请自行准备。
・本产品不能用于热水加热。
* 不包括供水管道/用于输送热水的管道。
・有关安装和使用，请参阅目录。
