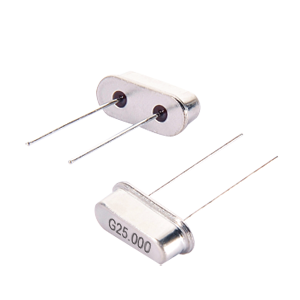

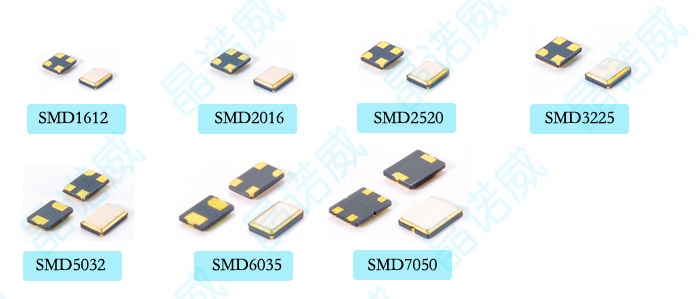

(晶振实物外形)

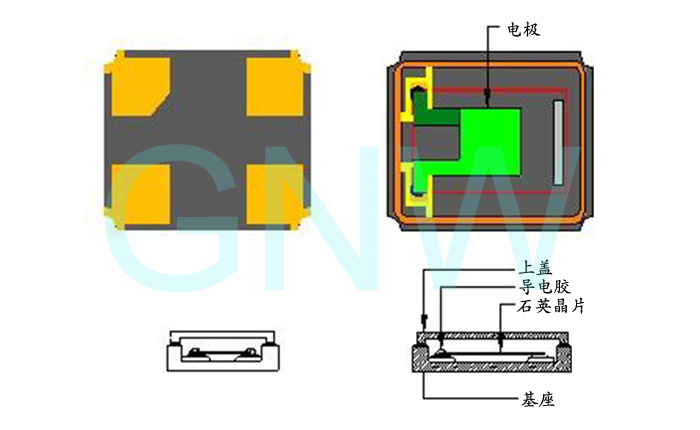

(晶振内部结构)

(晶振电路图形符号和等效电路)

晶振的全称是石英晶体谐振器（Quartz Crystal Oscillator），又常被称之为无源晶振。晶体是其中的谐振元件，用于稳定频率和选择频率，精度高，稳定度高。

石英（晶体）是自然界天然形成的结晶物质，具有压电效应的特性，受到机械应力时会产生振动，由此产生的电压信号的频率等于机械振动的频率，当在晶体两端施加交流电压时，会在输入电压频率的作用下振动，且在晶体的自然谐振频率下会产生烈的振动现象。晶体的自然谐振频率由实体尺寸及切割方式来决定。

• 晶振的应用

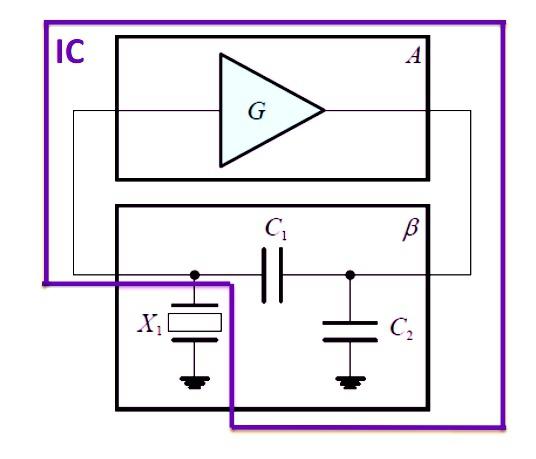

在数码电子产品电路中，晶振通常与微处理器芯片内部的振荡电路构成振荡电路，为电路提供时钟信号

• 晶振引脚的信号波形

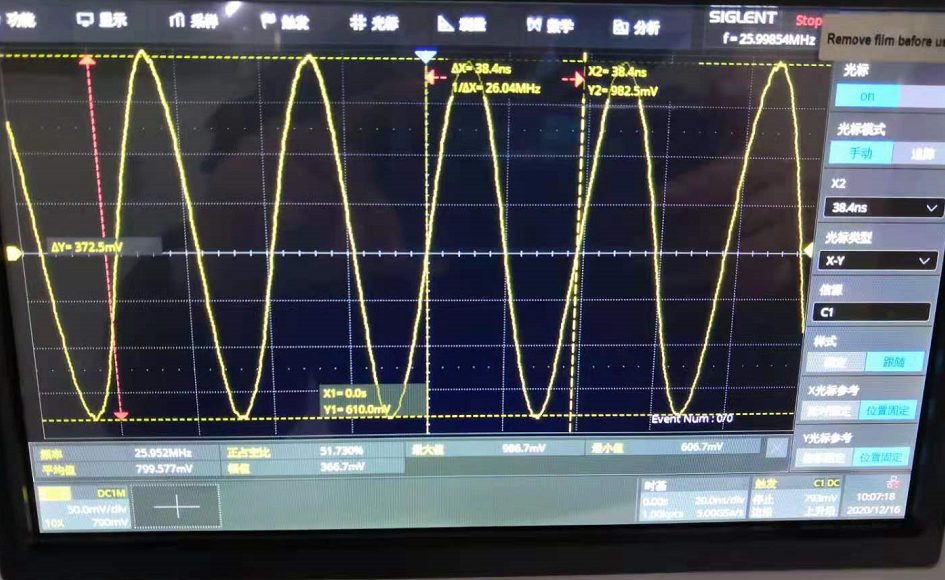

用示波器检测引脚的信号波形即可观测到与晶振频率相同的信号波形

• 常见晶振检测仪器

1、万用表（不推荐）

将晶振从PCB上拆下，用万用表R×10k挡测量引脚两端，好的晶振两引脚之间的电阻应为无穷大。但这样也只能测量晶体的绝缘电阻，而已。需要指出的是，即使所测阻值为无穷大，也不可立刻判断晶振正常，因为晶振出现开路故障时也会测到无穷大的阻值，此时需要采用替换法排查故障。事实上，晶振的绝缘电阻一般大于500MΩ，而万用表无法测量该级别的绝缘。真要想测量绝缘电阻，则需要用到绝缘电阻测试仪。

2、频率计和示波器

搭一个振荡电路，用频率计和示波器测量，即可观察及判断晶振是否起振及简单的起振幅度。需要指出的是，更多的石英晶体谐振器的特性和参数仍然测量不到。而且由于振荡槽路上的误差及激励电平不能准确的设定，还是没有办法判断晶体的准确谐振频率值。

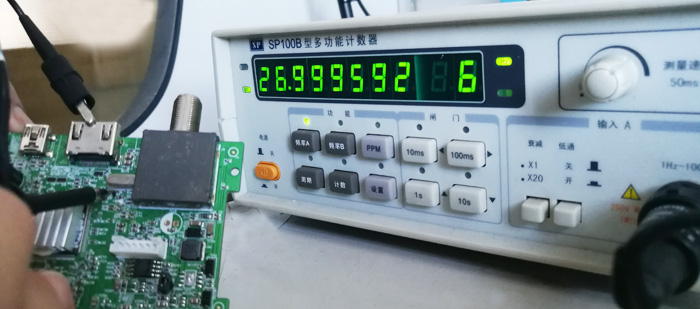

(频率计数器)

(示波器)

3、250B网络分析仪

网络分析仪测量。根据国际电工委会对石英晶体谐振器的定义，如果想要真正测量到晶振的特性参数，的方法就是使用网络分析仪测量。目前大多数人常用的仪器主要是Saunders and Associates, Inc.公司的250B网络分析仪。如果你需要测量晶振温度特性，则还需要配一个高低温箱。

250B网络分析仪测试石英晶体谐振器49S 25MHz 15pF 数据如下：
