Oscillator是无源晶振还是有源晶振？

答：Oscillator是有源晶振。

在电子学上，通常将含有晶体管元件的电路称作“有源电路”（如有源音箱、有源滤波器等），而仅由阻容元件组成的电路称作“无源电路”。电脑中的晶体振荡器也分为无源晶振和有源晶振两种类型。无源晶振与有源晶振的英文名称不同，无源晶振为Crystal（晶体），而有源晶振则叫做Oscillator（振荡器）。无源晶振是有2个频率管脚的无极性元件，需要借助于时钟电路才能产生振荡信号，自身无法振荡起来；有源晶振有4只引脚，是一个完整的振荡器，其中除了石英晶体外，还有晶体管和阻容元件。

无源晶振与有源晶振辨析方法如下：

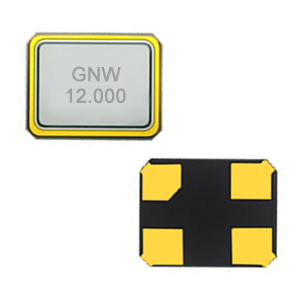

(无源晶振12MHz)

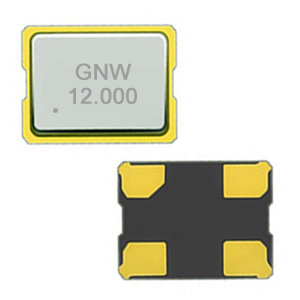

(有源晶振12MHz)

• 丝印辨识

以有源晶振125MHz为例：

• 电路符号

无源晶体英文名称crystal，电路板中的表示符号为xtal，石英振荡器在电路中的符号为XO。

• 频率脚位

无源晶振引脚没有方向之分，不管是有两个引脚，三个引脚还是四个引脚，实则只有两脚为功能脚。

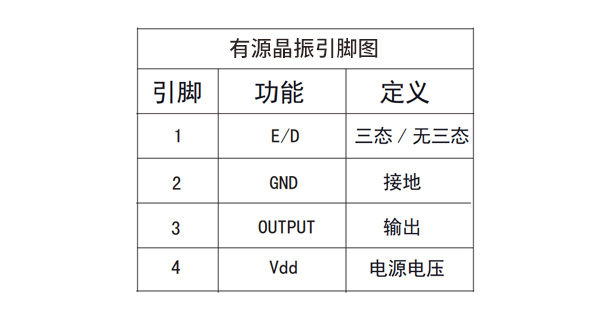

有源晶振有方向之分，每个脚位都分工明确，严禁反接。有源晶振脚1为使能脚/悬空，脚2接地，脚3频率输出，脚4接电压。

• 参数特性

两者在参数上的特性即是一个有电压，一个无电压。另外，无源晶振需要特别注重负载电容匹配，有源晶振常规负载为15PF。

• 电路应用

有源晶振为单脚频率输出，而无源晶振有频率输入和频率输出两个脚位。

如下图为有源晶振100MHz电路图例，脚位3为晶振频率信号输出脚：
