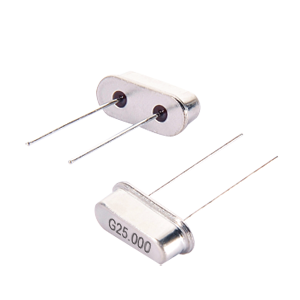

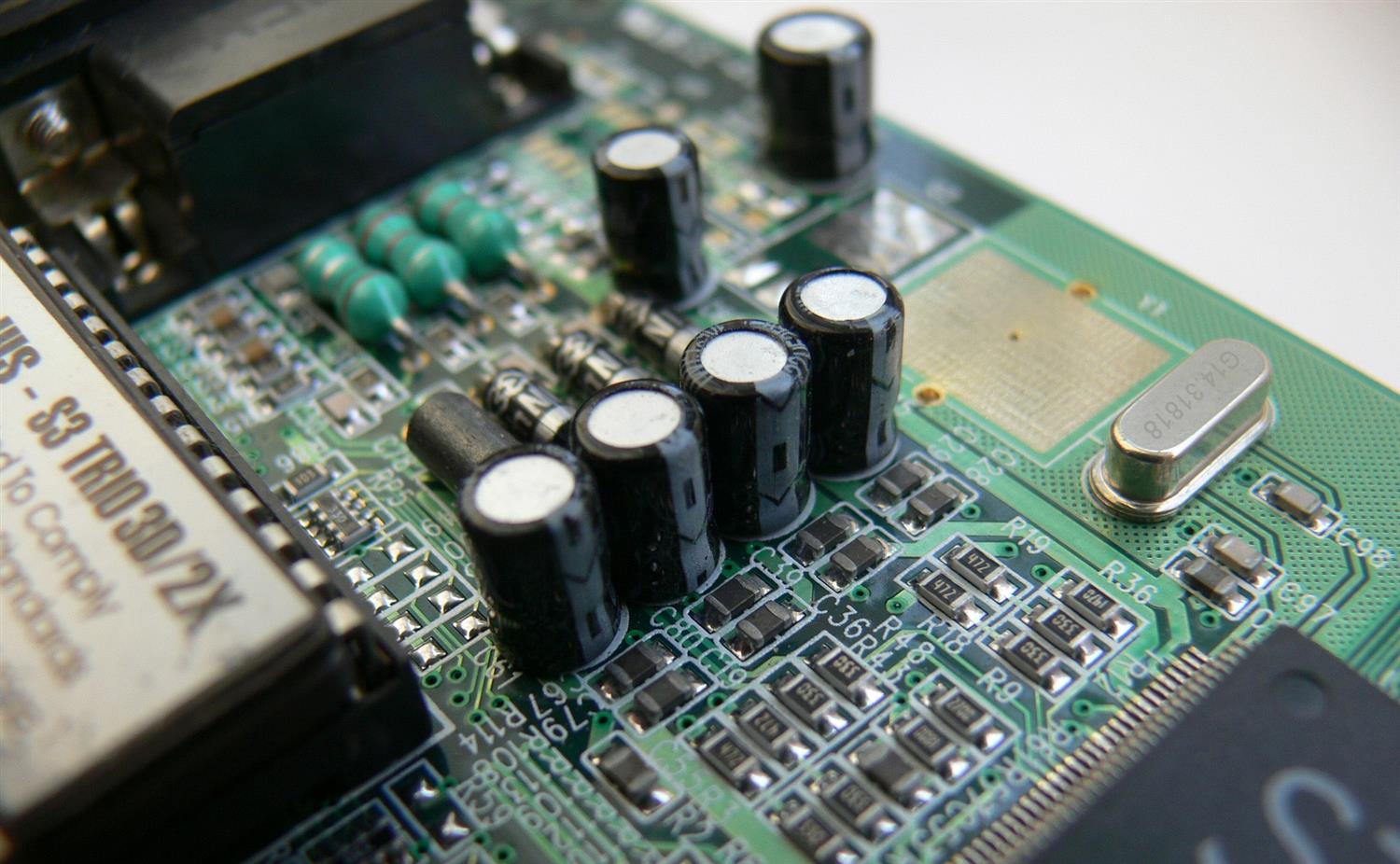

（49S插件晶振产品图片）

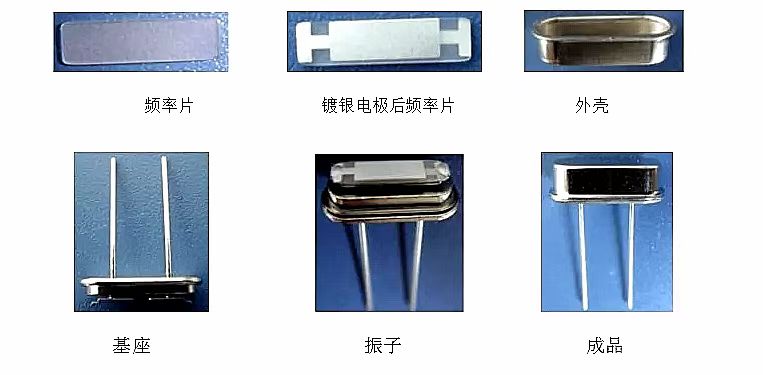

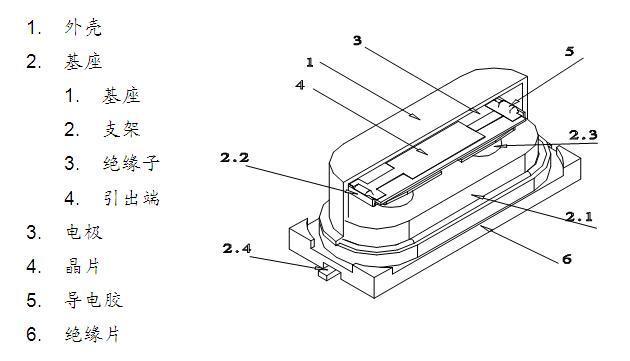

49S插件晶振结构图：

49S插件晶振主要参数:

• 频率范围:3.200MHz to 100.000MHz
• 体积:11.05×4.65×3.38mm,11.05×4.65×2.8mm,11.05×4.65×2.5mm
• 调整频差：±10ppm to ±30ppm
• 温度频差：±10ppm to ±30ppm
• 工作温度(°C)：-20~+70,-40~+85
• 负载电容：12pF、15pF、20pF或定制
• 等效电阻：3.2 to 3.57MHz＜250Ω, 3.579 to 4MHz＜150Ω, 4 to 5MHz＜120Ω, 5 to 6MHz＜100Ω, 6 to 7MHz＜80Ω, 7 to 10MHz＜60Ω, 10 to14MHz＜60Ω, 14 to 20MHz＜40Ω, 20 to 40MHz＜30Ω
• 激励功率：100μW Typical
• 年老化率：±5ppm/ year max.

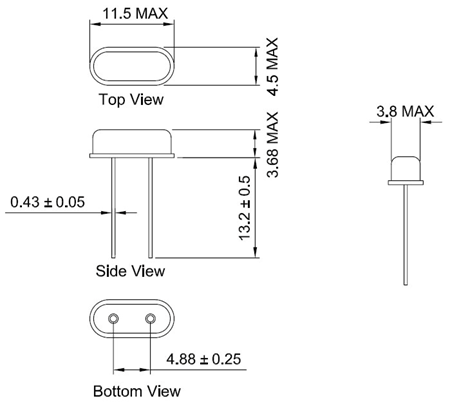

49S插件晶振封装尺寸图：

49S插件晶振优势特点及应用领域:

1、金属插件封装
2、精度好、稳定性好
3、宽频率输出范围3MHz~100MHz
4、有价格优势
5、绿色环保产品，通过RoHS和Pb Free认证
6、主要应用领域：汽车电子、无线网路、消费类电子产品、小家电、家庭影院、音响、电脑及电脑周边、电力系统、智能电视、液晶模块、工业系统、通信设备、物联网、UPS、变频器、网路设备、公共广播系统等。
