当我们的电子产品需要精度较高、接线尽可能简单的情况下就诞生了一种将起振电路IC集成到与石英晶片一起封装到外壳里的晶振，即有源晶振、石英晶体振荡器，其精密度与稳定性高于无源晶振。

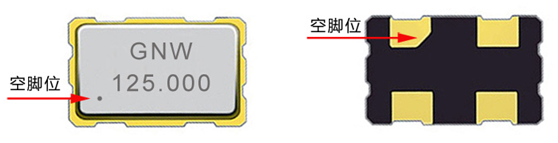

晶体振荡器只需要两个引脚即可，即使做成4PIN的贴片晶振也只用到其中两个PIN脚，而有源晶振从原理上就决定了需要三个PIN脚才能工作，其中一个悬空的引脚有的厂家也有做使能端（控制脚）。晶诺威科技贴片有源晶振(晶体振荡器)尺寸及焊盘说明汇总如下：

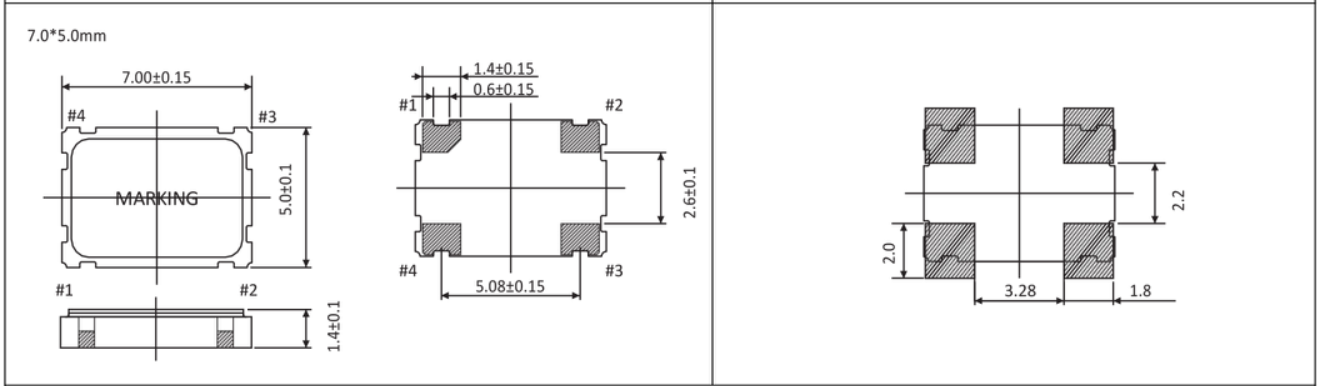

• 晶体振荡器OSC7050尺寸及焊盘说明

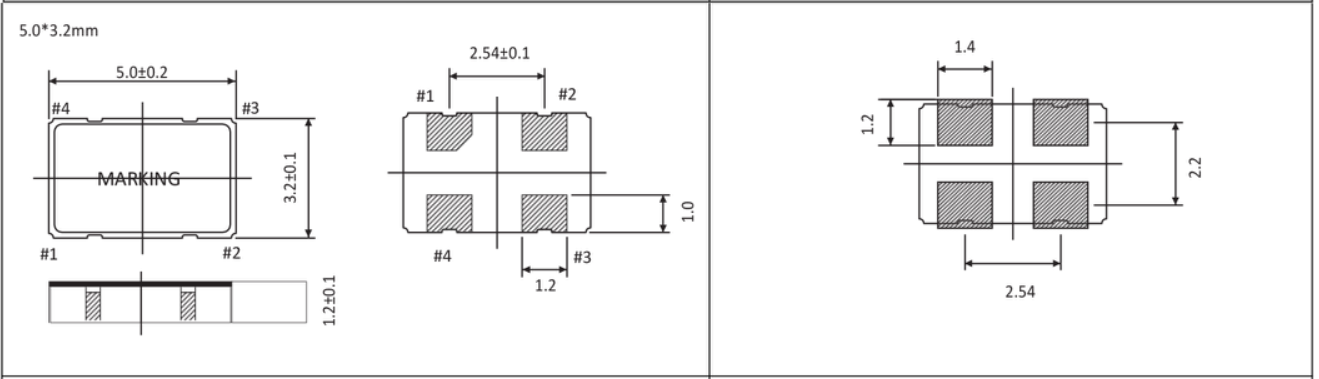

• 晶体振荡器OSC5032尺寸及焊盘说明

• 晶体振荡器OSC3225尺寸及焊盘说明

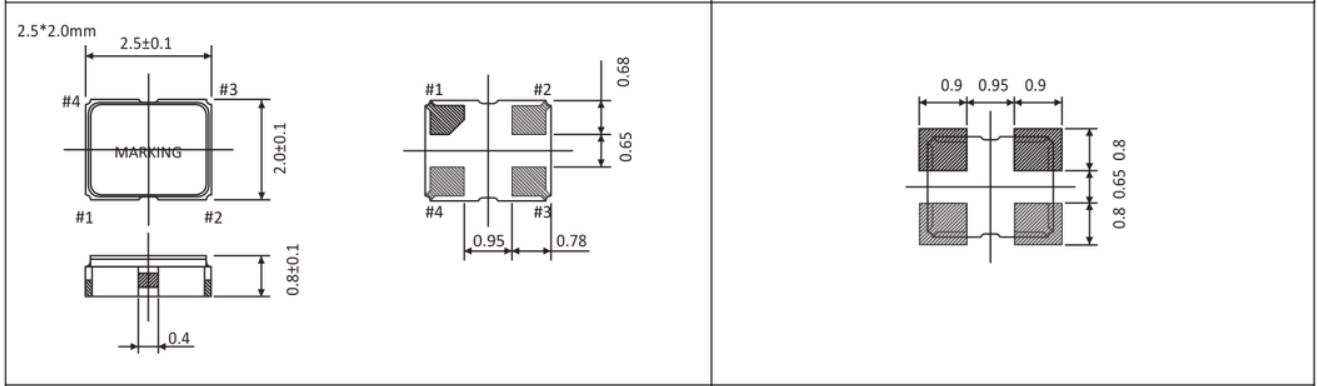

• 晶体振荡器OSC2520尺寸及焊盘说明

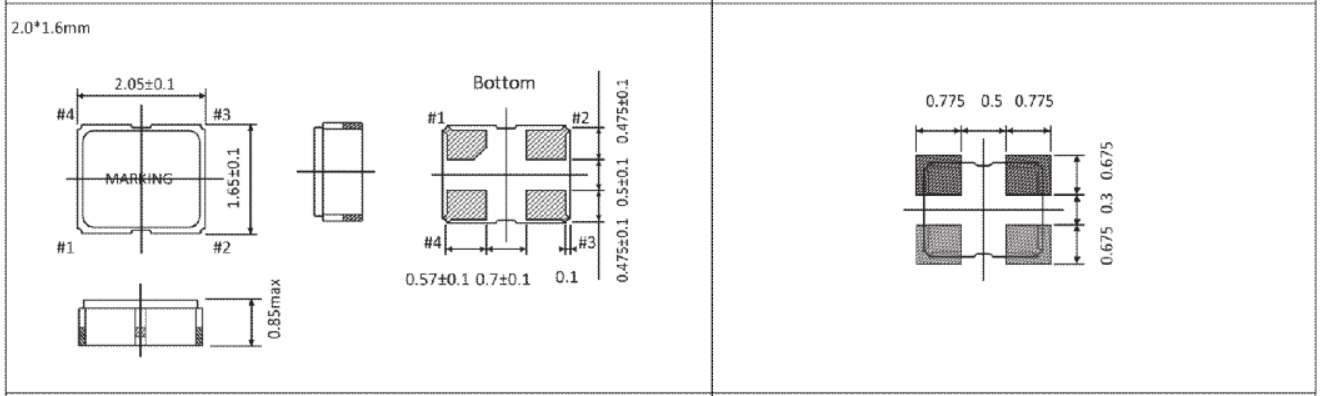

• 晶体振荡器OSC2016尺寸及焊盘说明

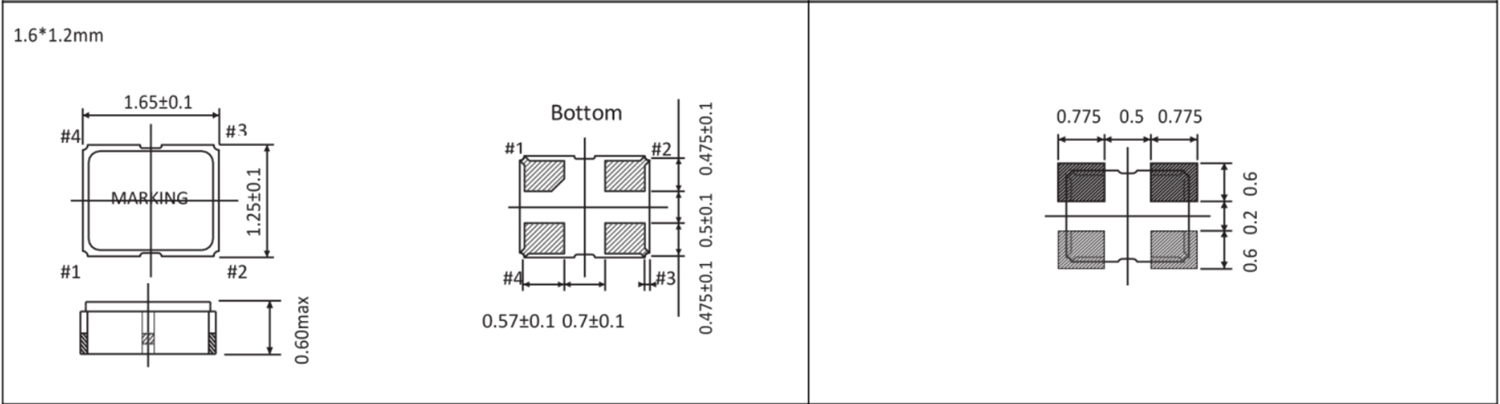

• 晶体振荡器OSC1612尺寸及焊盘说明

注：
VDD 和 GND 之间需要一个0.01 uF ~0.1 uF 或更高值的电容器

附：

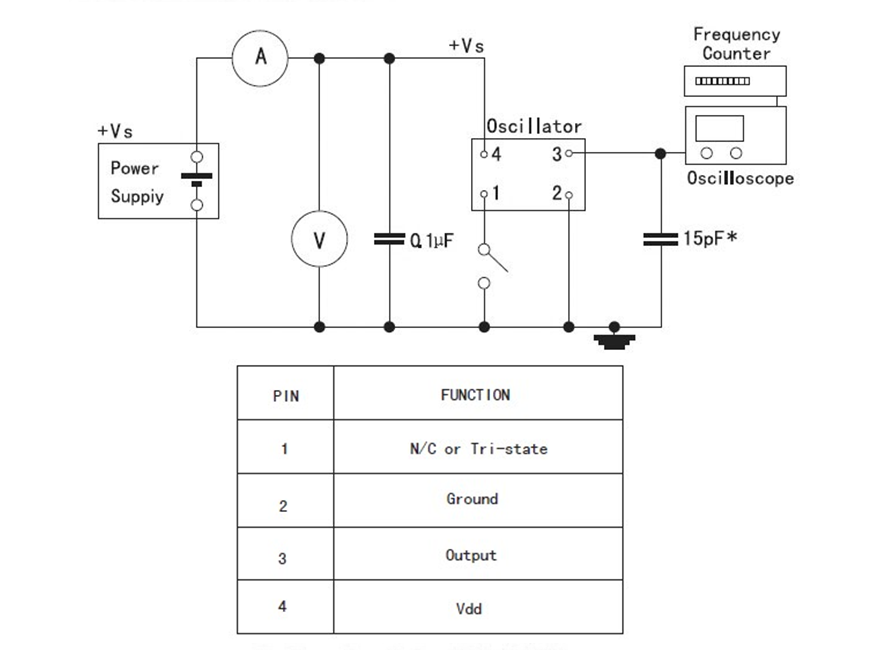

晶诺威科技贴片有源晶振(晶体振荡器)使能脚电路说明如下：
