• 晶振的重要参数有哪些？

1、针对32.768KHz晶振，其重要参数是频率精度、负载电容及晶振规格尺寸。如果是贴片晶振，需要通过晶振规格书查看晶振具体体积、并进一步了解晶振的负载和频率精度。插件晶振也如此，常见32.768KHz插件晶振为两脚圆柱型（2*6及3*8），两引脚为无极性引脚，不具备方向性。

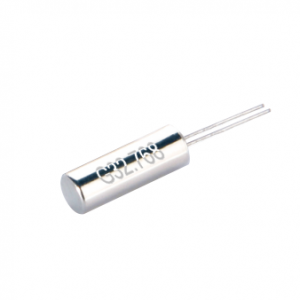

32.768KHz插件晶振-两脚圆柱型

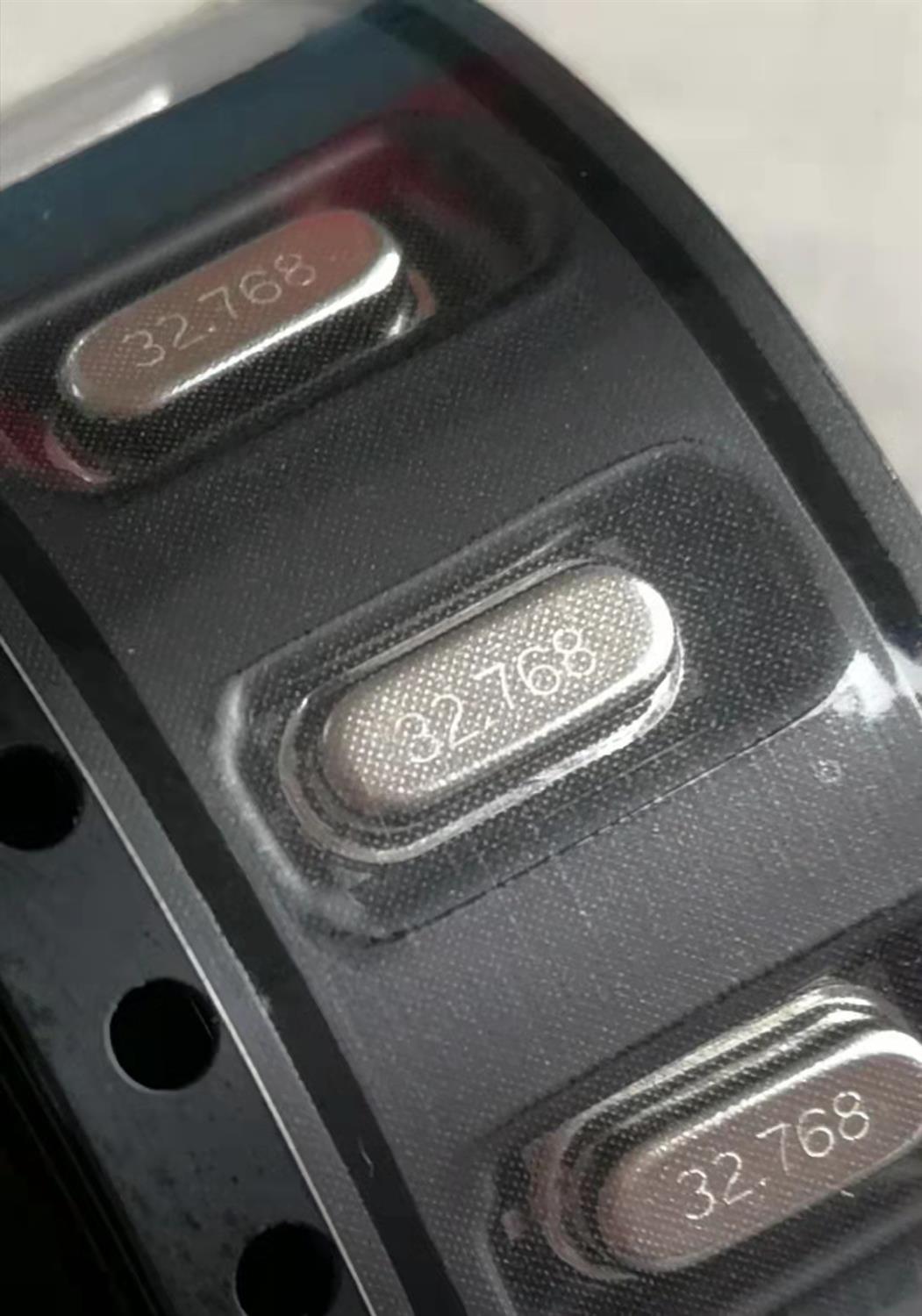

32.768KHz插件改贴片式晶振-两脚椭圆型

2、针对MHz晶振，需要清了解晶振型号(或体积)。此外，需要进一步知道晶振脚位，常用的贴片晶振为2脚和4脚。同时，还需要知道晶振负载(PF)和精度(PPM)。

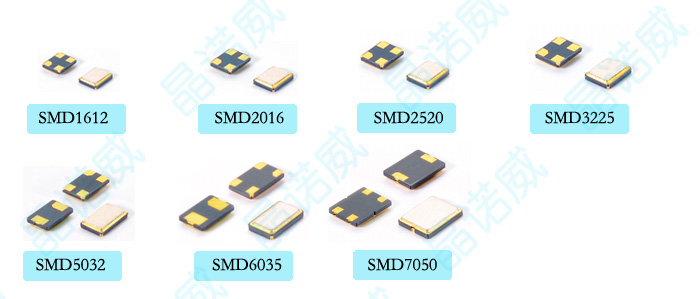

• 常见贴片晶振封装尺寸

（贴片晶振1612、2016、2520、3225、5032、7050等）

• 怎么判定无源晶振和有源晶振？

两脚贴片晶振均为无源晶振。如果是四脚贴片晶振，需要特别注意，因为四脚贴片晶振可能是无源晶振，也有可能是有源晶振。

无源晶振有频率输入脚和频率输出脚两个管脚，而有源晶振只拥有一个频率输出脚且一定具备电源输入脚（即：带电压）。通过晶振精度也可推断晶振是有源还是无源。一般情况下，频率精度在±5PPM以内的，如±0.5PPM,±1.5PPM,±2PPM等就是有源晶振。

总之，直接通过是否带电压一定是准确的，带了电压的石英晶振就一定是有源晶振，没有带电压的石英晶振就一定是无源晶振。而有源晶振又分为温补振荡器、压控振荡器、压控温补振荡器。

• 针对有源晶振，如何从型号中看出是温补晶振，或者压控晶振？

TCXO是温补振荡器的缩写，VCXO是压控振荡器的缩写，VC-TCXO是压控温补振荡器的缩写。进口KDS晶振中，以DSB开头的型号是温补振荡器，以DSV开头的型号是压控振荡器，DSO开头的型号是普通有源晶振，DSA开头的型号是压控温补振荡器。

• 如何从型号知道KDS晶振体积？

要从型号了解KDS晶振体积的话，无需看前面的字母，只需要研究后面的数字就可以。例如DSV221SV，DSV开头的型号都是压控振荡器。后面的数字221，对应2520贴片封装，所以其压控振荡器的体积是2.5*2.0mm。再例如DSB321SC，DSB开头为温补振荡器，后面的数字321对应的3225贴片封装，所以其温补振荡器的体积是3.2*2.5mm。
