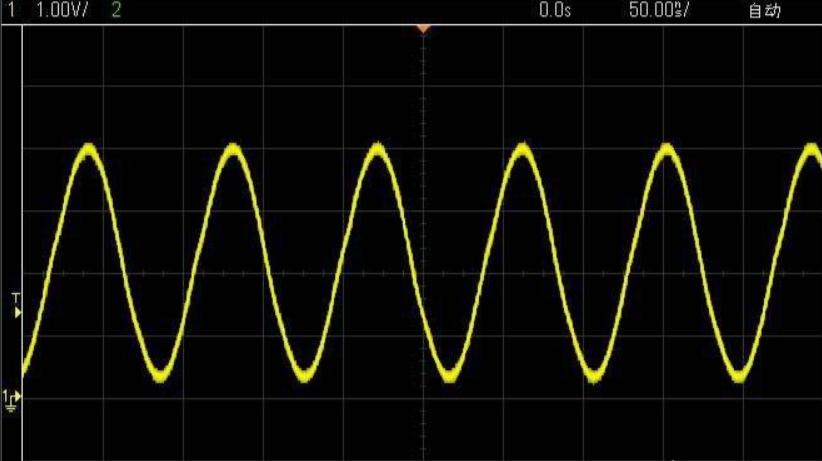

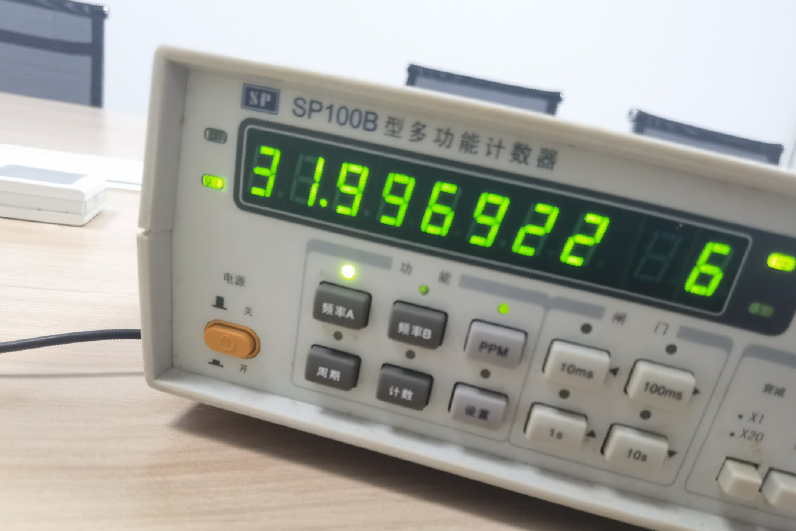

电路板上电后，通过使用示波器观察无源晶振输出波形(正弦波)或频率计数器测量无源晶振实际输出频率是最直接的方式，因为只有晶振振荡电路正常工作，无源晶振的指定功能引脚才会有频率(时钟)信号输出。

单片机的两个信号脚分为晶振频率信号输入脚和晶振频率信号输出脚。一般情况下，举例：若19脚(XTAL1) 是输入脚；另一个18脚(XTAL2)是输出脚，对应单片机内部的电路的高增益放大器。

当单片机接外部无源晶振时，19脚(XTAL1)对应高增益放大器的输入端，18脚(XTAL2)对应高增益放大器的输出端，所以你测量的时候应该是高增益输出端有信号也就是18脚。

注：

不建议通过使用万用表测无源晶振两端电压差的方法来判断晶振是否正常起振，原因如下：

• 无源晶振两端的电压差不是平均电压差，虽然事实上因外电路的影响，无源晶振两端的电压可能会有差别，但这不是判断无源晶振是否起振的依据，也不是无源晶振振荡电路正常工作的条件。

• 至于无源晶振两端电压一高一低，无源晶振却没有工作，是指一端为Vcc或接近Vcc，另一端为0或接近0，这时无源晶振电路当然没有起振，否则50%的占空比势将把平均电压拉到1/2Vcc左右。
