晶振电路:Pierce电路的负性阻抗-R计算公式

2026年01月03日 08:55:08      来源:深圳市晶诺威科技有限公司 >> 进入该公司展台      阅读量:4

分享:

晶振电路:Pierce电路的负性阻抗-R计算公式

关于负性阻抗的概念,我们知道阻性元件都需要消耗功率,那么负性阻抗就是提供功率的器件,那就相当于激励源。

负性阻抗过小将导致晶振电路不起振,因此可以通过计算或测量负阻来防止驱动功率不足的问题。负性阻抗并不是石英晶体的产品参数,而是振荡电路的一项重要特性参数。振荡电路的负阻越大,振荡电路越容易起振。

注:请大家注意负阻(负性阻抗)与激励功率的区别,负阻作用于晶振起振阶段,激励功率作用于晶体正常振荡时期,补偿晶体机械振动的损耗。

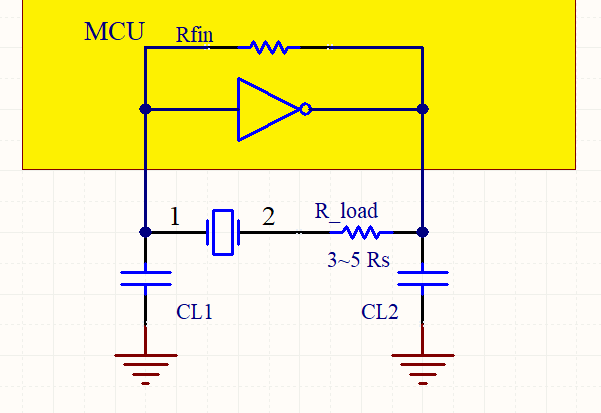

在常规设计中要求负阻大于晶体ESR的3~5倍,即:

晶振电路:Pierce电路的负性阻抗-R计算公式

Pierce电路的负阻-R可以使用下列公式来计算:

晶振电路:Pierce电路的负性阻抗-R计算公式
