关于反馈型振荡器电路与时钟产生器工作原理介绍如下：

• 反馈型振荡器

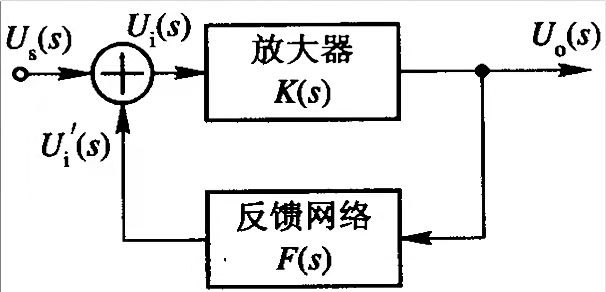

指是由放大器和反馈网络组成的一个闭合环路。

反馈型振荡器由放大器和反馈网络两大部分组成。放大器通常以某种选频网络（如振荡回路）作负载, 是一种调谐放大器。反馈网络一般是由无源器件组成的线性网络。

反馈型振荡器工作原理

起振——>非线性过程——>稳幅振荡

• 时钟产生器

指单片机内含一个反向放大器，用来和外部晶振相接，提供主时钟频率。

举例，CS5530单片机时钟产生器工作原理如下：

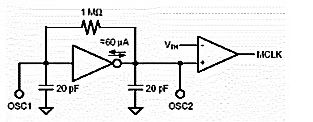

CS5530片内振荡器起振电路包含负载电容和反馈电阻，采用典型值为4.9152MHz 的无源晶振进行设计。晶振的两个管脚分别接 OSC1和OSC2，连接引脚尽量短。

注意

当使用片内寄存器时，OSC1和OSC2都不能用来直接驱动其它芯片的逻辑电路。当使用片内振荡器时，OSC2引脚峰-峰值电压为1/2V。没有增加外部电路时，该信号不能和其它逻辑功能兼容。如果片内振荡器的输出要驱动外部电路时，可以使用OSC2，设计者可以使用1MHz~5MHz外部CMOS兼容振荡器驱动ADC的OSC2。输入OSC2的外部时钟一定要能驱动片内放大器60mA输出电流的能力。这种情况下不会损坏芯片电路，这种方案中，OSC1保持断开。
