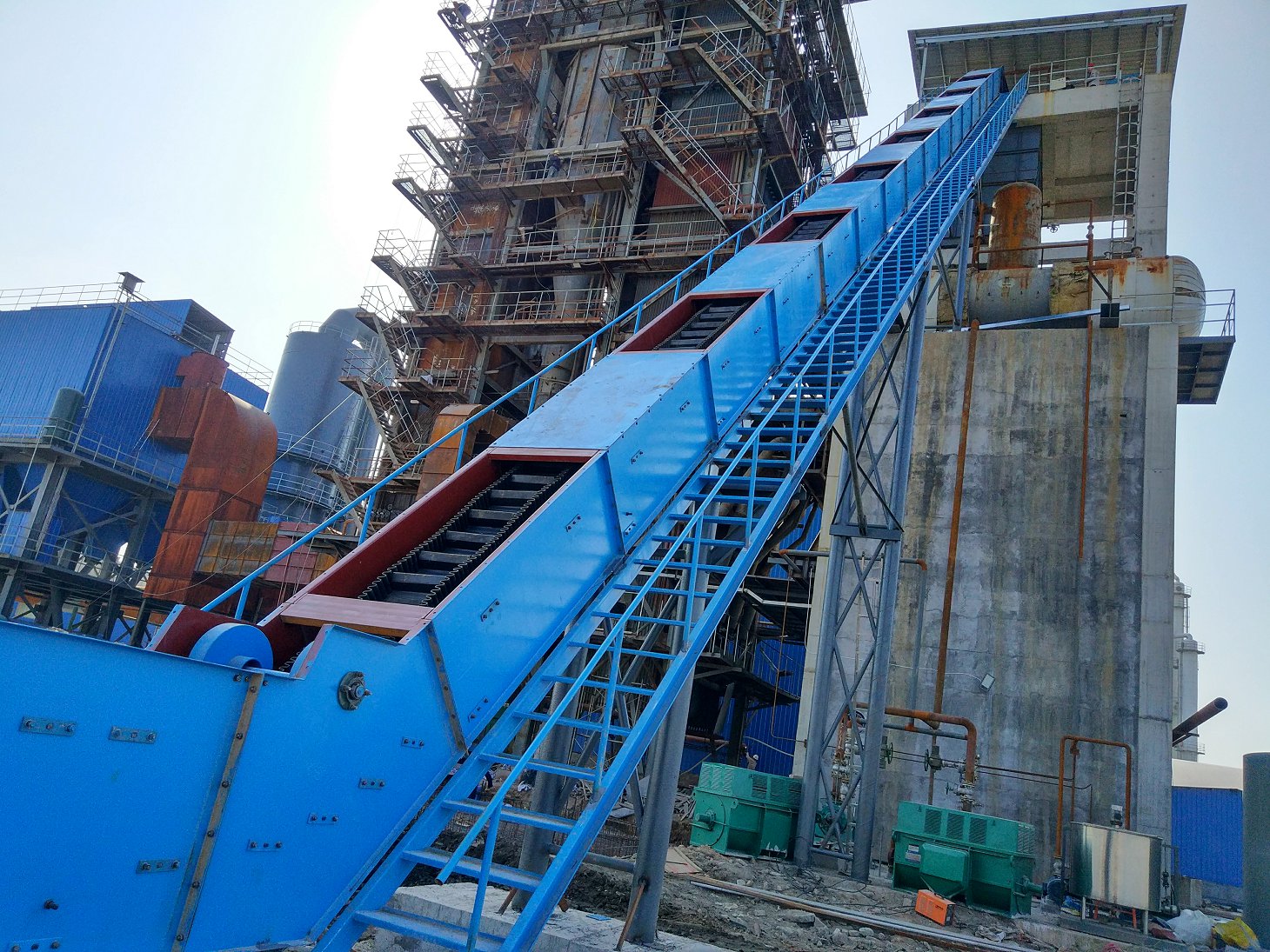

大倾角胶带机结构概述

1、 波状挡边带：

在带式输送机起曳引和承载物料作用。

2、 电动滚筒：

是动力传动部件，输送带借其与滚筒之间的摩擦力而运行，电

动滚筒具有胶面，胶面滚筒可以增加滚筒和输送带之间的附力。

3、 改向滚筒、压带轮：

用来改变输送带的运行方向。

4、 托辊组：

托辊组用于支承输送带和带上的物料，使其稳定运行，平行托辊组用于支承输送带和带上的物料；缓冲托辊装于输送机受料处，以保护输送带，延长输送带使用寿命；凸弧托辊组用于波状挡边带转弯处。

5、 螺旋拉紧装置：

它的作用有：（1）使输送带具有足够的张力，保证输送和滚筒间不打滑（2）限制输送带在各支承的垂度，使输送机正常运转，

6、 清扫器：

其作用是清扫粘附在输送带上的物料，本系列有滚振清扫器、空段清扫器两种。

7、头架、头部漏斗、头部护罩、导料槽 ，中间架、尾架、支腿、驱动架等在输送机中分别起支承、防尘和导料作用，各件间联接采用螺栓联接或焊接。
