由于MCU内部有振荡电路,所以外部接一个无源晶振和两个匹配电容即可,以便构成自激振荡器,发出的脉冲信号直接送入内部时钟电路。(注:C1和C2一般15~30pF;为确保稳定,C1和C2尽量靠近XTAL1、XTAL2)。如果使用的是有源晶振方案,则需要连接有源晶振频率输出脚与MCU时钟信号接收脚。有源晶振和无源晶振方案不同,MCU型号也不一样,使用时需要注意。

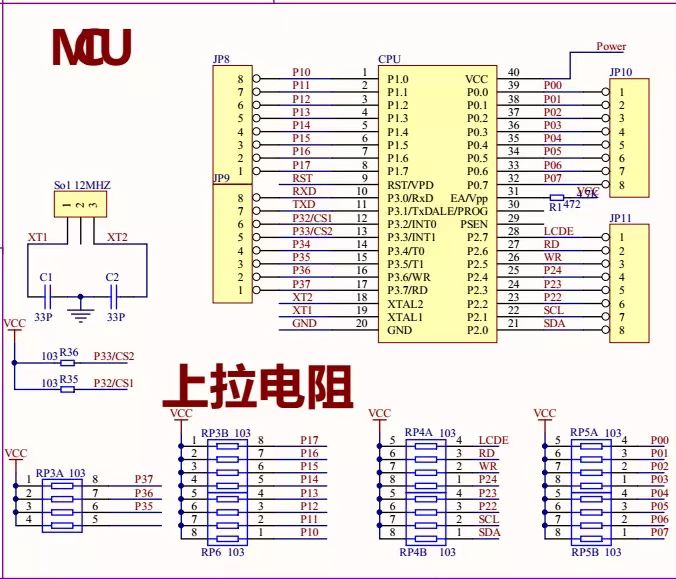

简而言之,就是将外部晶振产生的振荡脉冲(时钟信号)引入MCU内部。如下图所示:
