晶诺威科技小体积低功耗OSC2016有源晶振24MHz主要电气参数

• Nominal Frequency标称频率： 24.000000MHz

• Frequency stability频率稳定度 (Overall总频差)：±20PPM

• Operating temperature range工作温度范围 : -40℃~+105℃

• Supply voltage 额定电压: 3.3V

• Supply voltage range电压输入范围 : 2.97V~3.63V

• Current 电流值: 30 mA( Max.)

• Output waveform 输出波形: CMOS

• Start time启动时间 : 8ms

• Outputload输出负载: 15pF

• RMS Phase Jitter相位抖动值：1ps(Max.) Integrated from 12KHz to 20MHz

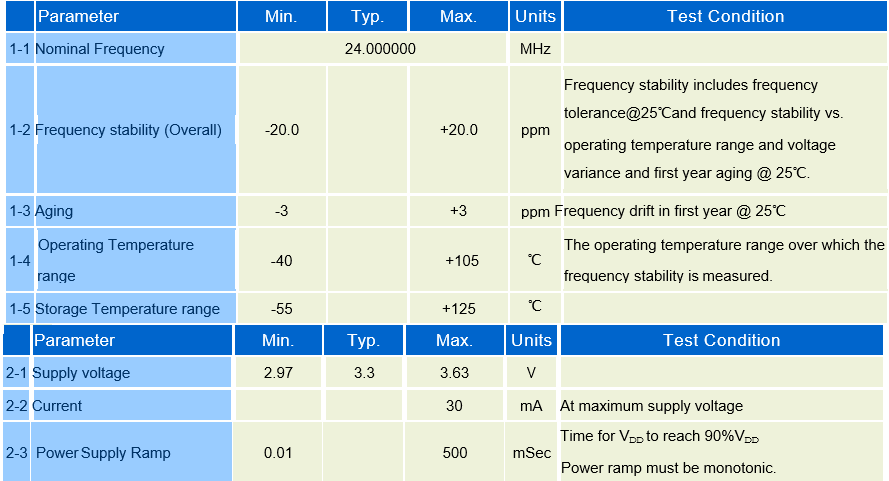

OSC2016有源晶振24MH体规格参数

OSC2016有源晶振24MHz尺寸及脚位说明

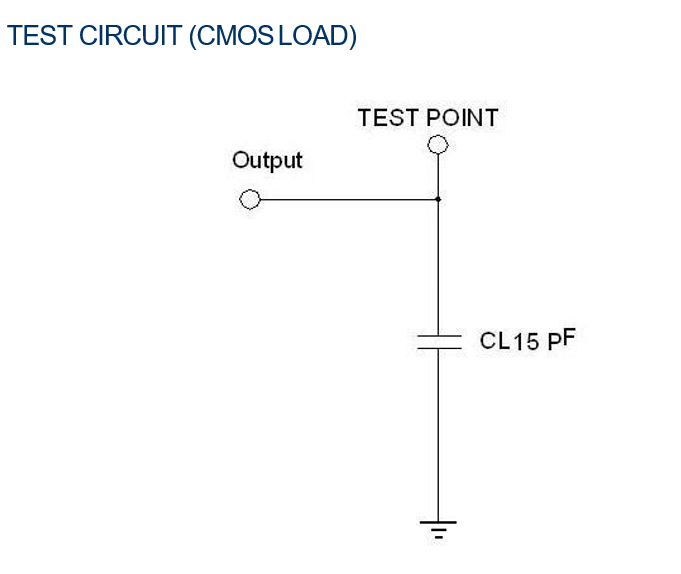

OSC2016有源晶振24MHz测试电路

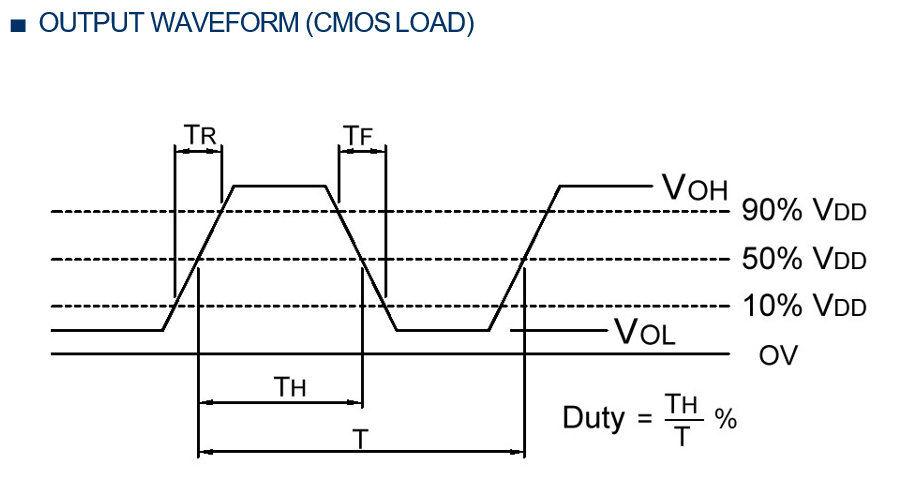

OSC2016有源晶振24MHz输出波形

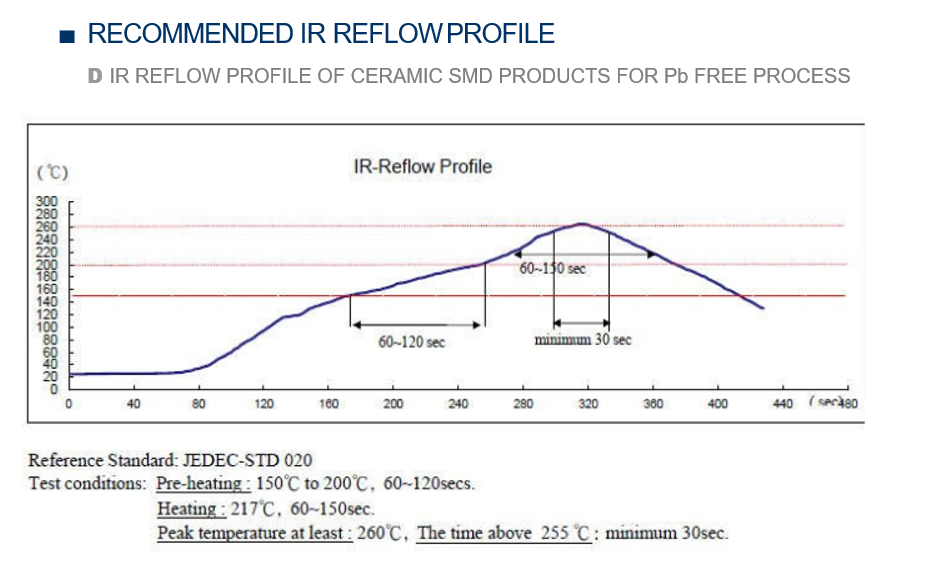

OSC2016有源晶振24MHz回流焊作业建议
