晶诺威OSC2016低抖动有源晶振24.576MHz规格参数介绍如下：

■ ELECTRICAL CHARACTERISTICS电气参数

• Nominal Frequency标称频率： 24.576MHz

• Frequency stability频率稳定度 (Overall总频差)：±25PPM

• Operating temperature range工作温度范围 : -40℃~+85℃

• Supply voltage 额定电压: 1.8V

• Supply voltage range电压输入范围 : 1.62V~1.98V

• Current 电流值: 30mA( Max.)

• Output waveform 输出波形: CMOS

• Start time启动时间 : 8ms

• Outputload输出负载: 15pF

• RMS Phase Jitter相位抖动值：1ps(Max.) Integrated from 12KHz to 20MHz

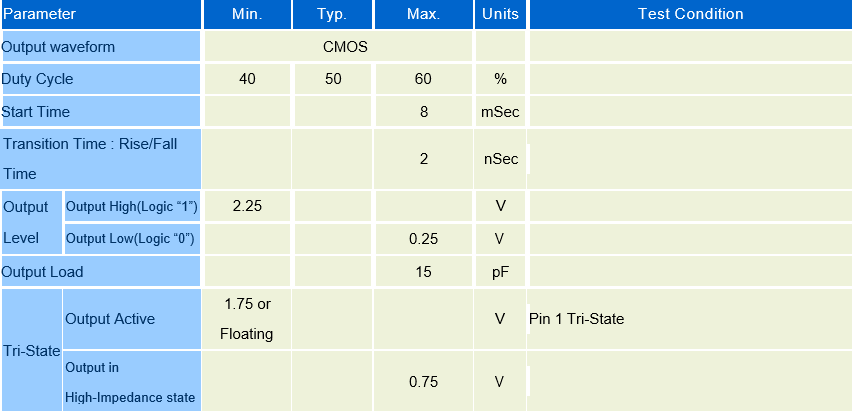

■ OUTPUT输出

■ TEST CIRCUIT (CMOS LOAD)测试电路

■ OUTPUT WAVEFORM (CMOS LOAD)输出波形

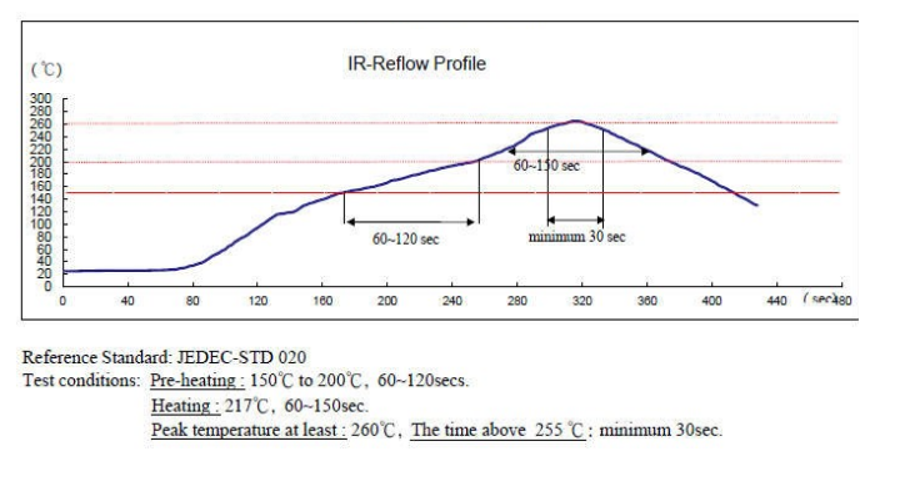

■ RECOMMENDED IR REFLOW PROFILE回流焊作业建议

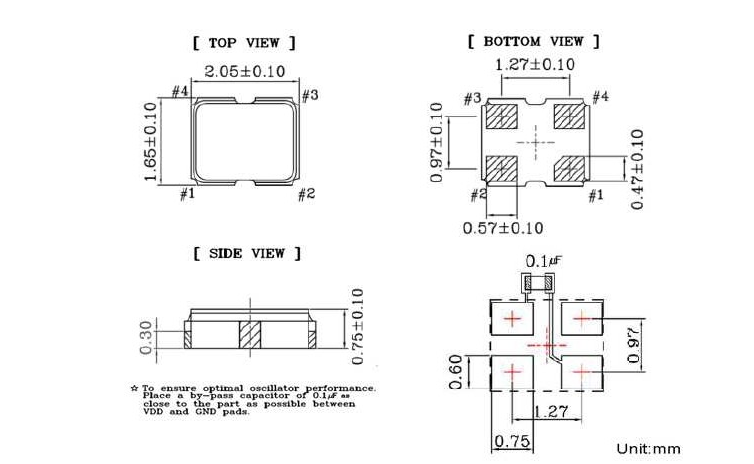

■ DIMENSIONS尺寸

■PIN FUNCTIONS脚位说明
