首先说明：晶振是无源晶振（石英晶体谐振器）和有源晶振（石英晶体振荡器）的简称。一般情况下无源晶振脚位不具备方向性，两个管脚需要分别外接负载电容，有源晶振则必须为正确的电压输入脚提供额定电压。关于无源晶振与有源晶振电气参数差异，晶诺威科技现总结如下：

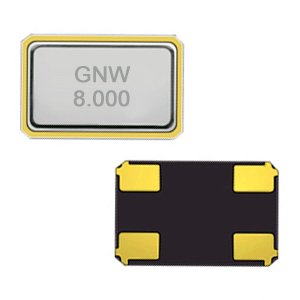

■无源晶振

●工作频率：石英晶振在给定电路上产生的频率。

●负载电容：从石英晶振插脚两端向振荡电路方向看进去的全部有效电容为该振荡电路加给石英晶振的负载电容。晶振元件相当于电感，组成振荡电路时需要配外部电容，此电容为负载电容，在规定的cl下的晶振元件的振荡频率即标称频率fo，所以在设计电路时要根据手册使用规定的电容cl。负载电容与石英晶振一起决定它的工作频率。通过调整负载电容一般可以将振荡电路的工作频率调整到标称值。负载电容可以根据具体情况作适当调整。负载电容太大时，杂散电容影响减小，但微调率下降；负载电容太小时，微调率增加，但杂散电容影响增加、负载谐振电阻增加，甚至起振困难。常用标准值有:7pf、9 pf、12pf、18 pf、20pf等。

●基准温度：测量石英晶振各参数时指定的环境温度，通常为为25±2℃。

●调整频差：在规定条件下，基准温度时的工作频率相对于标称频率的偏离值。

●输出波形：无源晶振输出波形一般为正弦波。

●温度稳定性：在规定条件下，某温度范围内的工作频率相对于基准温度（25℃）时的工作频率的偏离值。此参数实际上是表征了晶振的频率温度特性。

●工作温度范围：能够保证振荡器输出频率及其它各种特性能满足指标要求的温度范围（如-40℃~+85℃）。

●激励电平：石英晶振工作时消耗的有效功率，有时用流经石英晶振的电流表示。实际使用时，激励电平可以适当调整。激励强，容易起振，但频率老化大，激励太强甚至石英晶片破碎；降低激励，频率老化可以改善，但激励太弱时频率瞬稳变差，甚至不起振。一般电平不应大于额定值，但也不要小于额定值的50％。

●负载谐振电阻：在规定条件下石英晶振和负载电容串联后在谐振频率时的电阻。

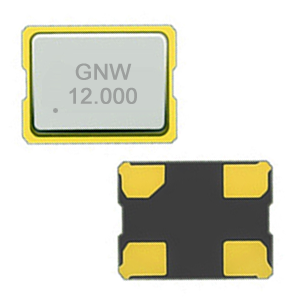

■有源晶振

●标称频率：振荡器输出的中心频率或频率的标称值。

●频率范围：工厂所能提供的某种规格的晶振可实现的频率输出。

●频率温度稳定度：在规定条件下，在整个工作温度范围内振荡器的输出频率相对于25℃时测量值的允许频率偏差。

●调整频差：在规定条件下,基准温度时的工作频率相对标称频率的偏离值（用ppm表示)。

●负载谐振电阻：晶振与指定外部电容相串联,在负载谐振频率时的电阻值。

●老化率：在确定时间内输出频率的相对变化。

●输出：振荡器输出的波形（如削峰正弦波、方波等）及功率。

●占空比：反映输出波形的对称性，也就说，在一个周期内，高电平与低电平所占比例之比。

●短期频率稳定度：振荡器在较短时间内输出频率的稳定性，通常为1秒。

●相位噪声：用于描述振荡器的短期频率波动，通常定义为载波发生某一频率偏移是在1Hz带宽内的单边带功率密度，单位为dbc/Hz。

●电源电压：加在振荡器电源端（Vcc）的能够使振荡器正常工作的电压。

●电压输入范围 :额定电压±(额定电压*10%)

●电源电流：流过振荡器电源端（Vcc）的总电流。

●工作温度范围：能够保证振荡器输出频率及其它各种特性能满足指标要求的温度范围（如-40℃~+85℃）。
