振荡电路基本概念

从实质上上讲，振荡电路指的是产生我们所需频率的电振荡，也被称为谐振电路。一个简单的谐振电路包括电感器 L和电容器 C ，两者共同决定电路的振荡频率。

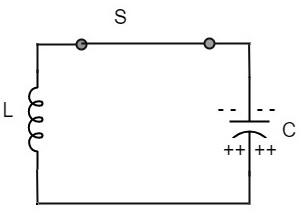

为了更好的理解振荡电路的概念，让我们来看一下下面的电路。该电路中的电容器已经使用直流电源充电。在这种情况下，电容器的上板有过量的电子，而下板却存在电子缺失。电容器存储了一些静电能，因此电容器两端存在电压差。

当开关 S 闭合时，电容器放电，电流流过电感器。由于感应效应，电流慢慢地积聚到值。一旦电容器放电，线圈周围的磁场将变为。

现在让我们进入下一阶段。一旦电容器放电，磁场开始失效(collapse)，并根据楞次定律产生反电动势。现在电容器上板带正电荷，下板带负电荷。

一旦电容器充满电，它就开始放电，在线圈周围形成磁场，如下图所示。

这种连续的充电和放电导致电子的交替运动或振荡电流。L 和 C 之间的能量交换产生连续振荡。在没有能量损耗的理想电路中，振荡会无限地继续下去。在实际的谐振电路中，会发生线圈中的电阻和辐射损耗以及电容器中的介电损耗等损耗，这些损耗导致阻尼振荡。

振荡频率

谐振电路产生的振荡频率由谐振电路的元件 L 和 C 决定。实际的振荡频率是谐振频率（或固有频率）的谐振电路，这是由：

电容器的电容

振荡频率与电容器容量的平方根成反比。所以，如果使用的电容器的值很大，充放电的时间周期就会很大。因此频率会更低。

从数学上来说，频率：

线圈的自感

振荡的频率与线圈自感系数的平方根成正比。如果电感值较大，则电流变化的阻力较大，因此完成每个周期所需的时间将较长，这意味着时间周期将更长，频率将更低。

从数学上来说，频率：

结合上述两个方程：

上述方程虽然表示输出频率，但与谐振电路的固有频率或谐振频率相匹配。
