RTC是什么？

实时时钟的英文全称为Real-Time Clock,英文简称为RTC，它是一种被称为时钟芯片的集成电路。RTC可帮助我们获得精确的实时时间，如时间及日历、闹钟，考勤机、视频监控、定时器等，也可以为电子系统提供精确的时间基准。

RTC晶振是什么?

对于需要高精度高稳定性的计时应用， 通常选择频率为32.768KHz的时钟晶振作为时钟源，其原理是32768Hz经过15分频等于1Hz(即：2的15次方等于32768 )，该数字正好填满一个计数器。目前，很多电子设备支持RTC单独供电，以实现其独立工作之目的，因此RTC还需要具备低功耗及较好的续航能力。

RTC的时间误差主要是由RTC中的晶振频率误差所造成,这种误差主要来自三个方面：

• 晶振本身精度

• 由温度导致的晶振频率“温漂”现象

• 若对RTC的时钟精度有很高的要求，建议选择有源晶振，因为无源晶振容易受到与之匹配的外围电路影响，如匹配电容、杂散电容及电磁干扰等。

晶诺威科技RTC有源晶振OSC3225介绍如下：

• 频率范围：32.768KHz

• 体积：3.2×2.5×1.0mm

• 调整频差：±10ppm ~±30ppm

• 工作温度(°C)：-20~+70,-40~+85

• 负载电容/工作电压：1.8V ~ 3.3V

• 等效电阻/输出模式：Hcmos

• 激励功率/功耗：7 uA MAX(Low power series低功耗系列)

• 上升/下降时间：130 nS max

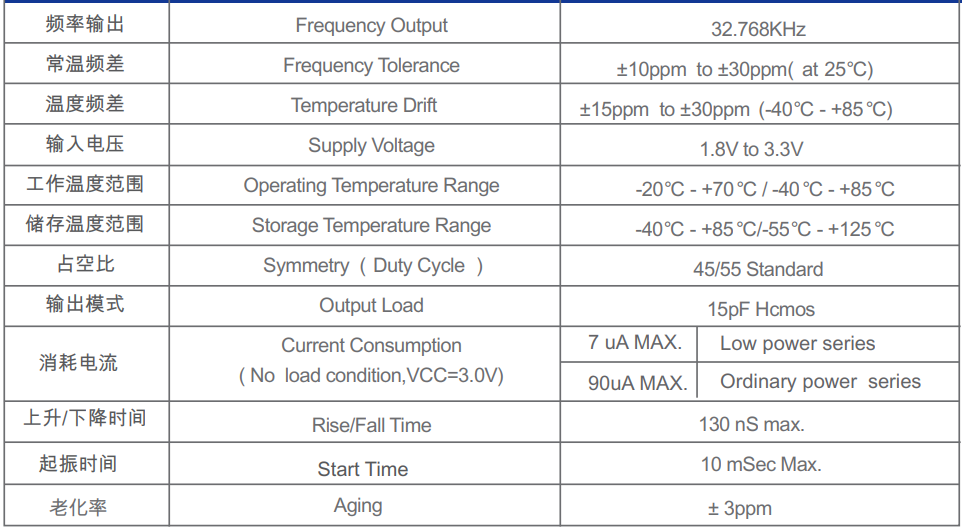

RTC有源晶振OSC3225规格参数

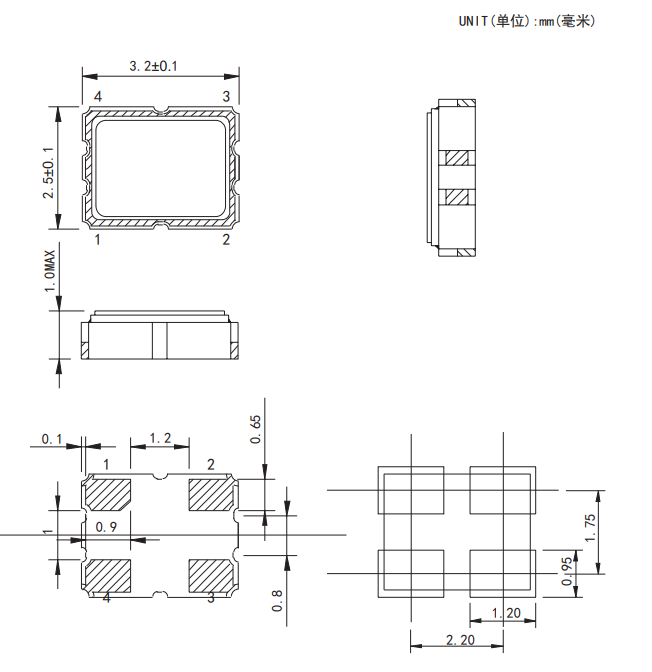

RTC有源晶振OSC3225尺寸及焊盘说明
