无源晶振电路中两端电阻/电容的作用归纳如下：

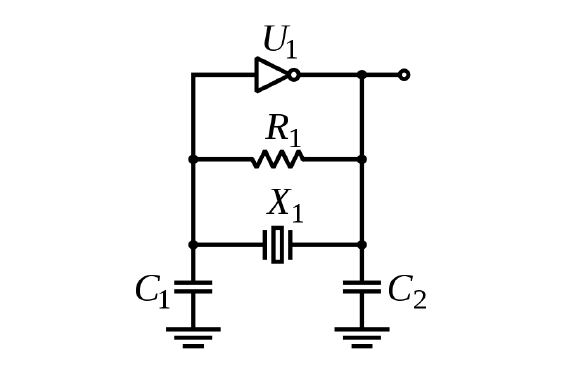

并联电阻的作用

1、 配合IC内部电路组成负反馈、移相，使放大器工作在线性区；

2、并联降低谐振阻抗，使无源晶振易启动。

3、并联电阻取值大小会影响波形的脉宽。

串联电阻的作用

限流，防止无源晶振被过驱。

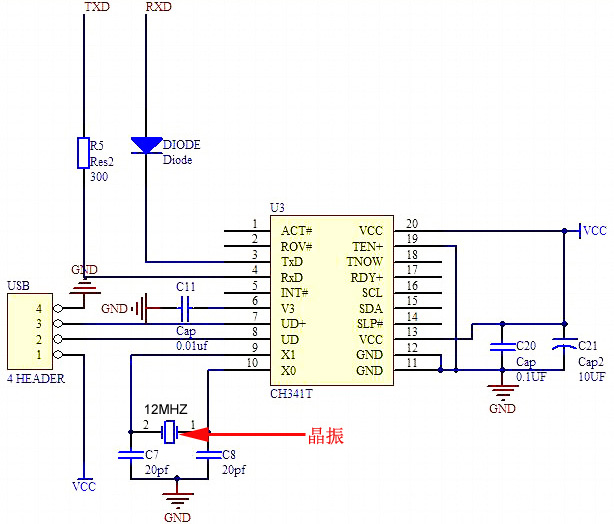

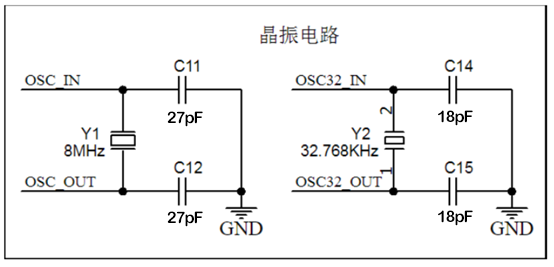

两端电容的作用

这里指的是无源晶振的外接匹配电容。一般情况下，只有在匹配合适电容的条件下，无源晶振才可能在频差范围内工作。两端电容太大，晶振会偏负向且不容易起振；两端电容太小，晶振输出频率会偏正向。在正常情况下，我们也可以通过调整这两个电容的大小来微调振荡频率，可调范围一般在10ppm量级。

无源晶振常见异常现象及分析

• 无源晶振时振时不振原因

a:无源晶振负载与两端电容不匹配造成频率偏差太大；

b:无源晶振本身有问题，寄生&阻抗值波动大&内部焊点不牢等。

• 无源晶振装板上工作异常，用电热风催一下或者拆下来重新装上去却又工作正常

主要是无源晶振负载与两端电容不匹配造成频率偏差太大。电热风吹一下实际是相当于改变了线路的杂散电容值得大小。

• 无源晶振负载与无源晶振两端的电容的匹配

CL=(C1*C2)/(C1+C2)+Cs

其中CL:无源晶振的负载电容值

C1 C2：无源晶振两端的电容值；一般情况下，C1取值=C2取值

Cs：线路杂散电容

总结：

无源晶振的匹配电容的主要作用是匹配晶振和振荡电路，使电路易于启振并处于合理的激励态下，对频率也有一定的“微调”作用。对MCU，正确选择无源晶振的匹配电容，关键是微调晶体的激励状态，避免过激励或欠激励，前者造成无源晶振加速老化，影响使用寿命并导致振荡电路EMC特性变劣，而欠激励则容易造成无源晶振不易起振，工作亦不稳定，所以正确地选择无源晶振的匹配电容非常关键。
