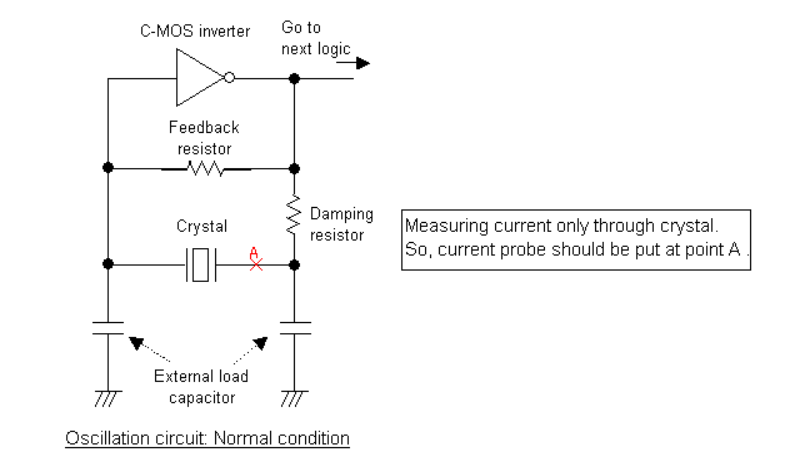

（电流探头测试点应该在电路的A位置）

驱动电平/激励功率（Drive level）概念

驱动电平指振荡电路工作时晶体谐振器的功耗。晶体必须保持在驱动电平规格范围内，过高的驱动电平可能会导致频率和等效串联电阻的意外变化。

驱动电平/激励功率（Drive level）计算方法

• 驱动电平 = I^2・R1
• I：驱动电流[有效值]
• R1：晶体谐振单元的等效串联电阻
• 驱动电流是振荡电路工作时通过晶体谐振器的电流。驱动电流可以在实际振荡电路上测量。
• R1可以通过网络分析仪等进行测量。

驱动电平/激励功率（Drive level）测量方法

1. 电路板
2. 晶体谐振器（具有等效电路常数数据）
3. 示波器，电流探头

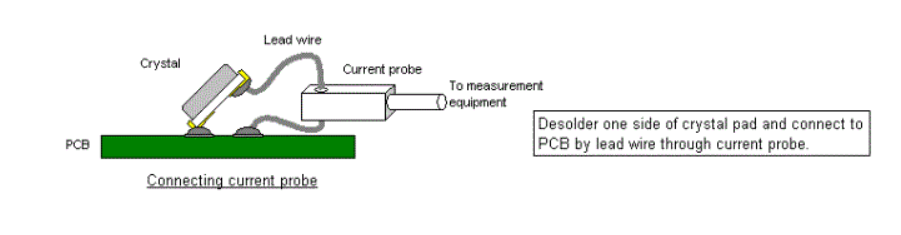

4. 将引线焊接到晶体上，并设置电流探头，如下图所示。

1. 为 PCB 提供电源电压，并在示波器上观察驱动电流波形
2. 计算驱动电流的有效值
3. 如果波形是正弦波或接近弦波，则有效值由 Ip-p /2√2 计算
4. 使用数字示波器，有效值可以通过示波器读取。
5. 驱动电平由上述公式计算。

驱动电平/激励功率（Drive level）判定

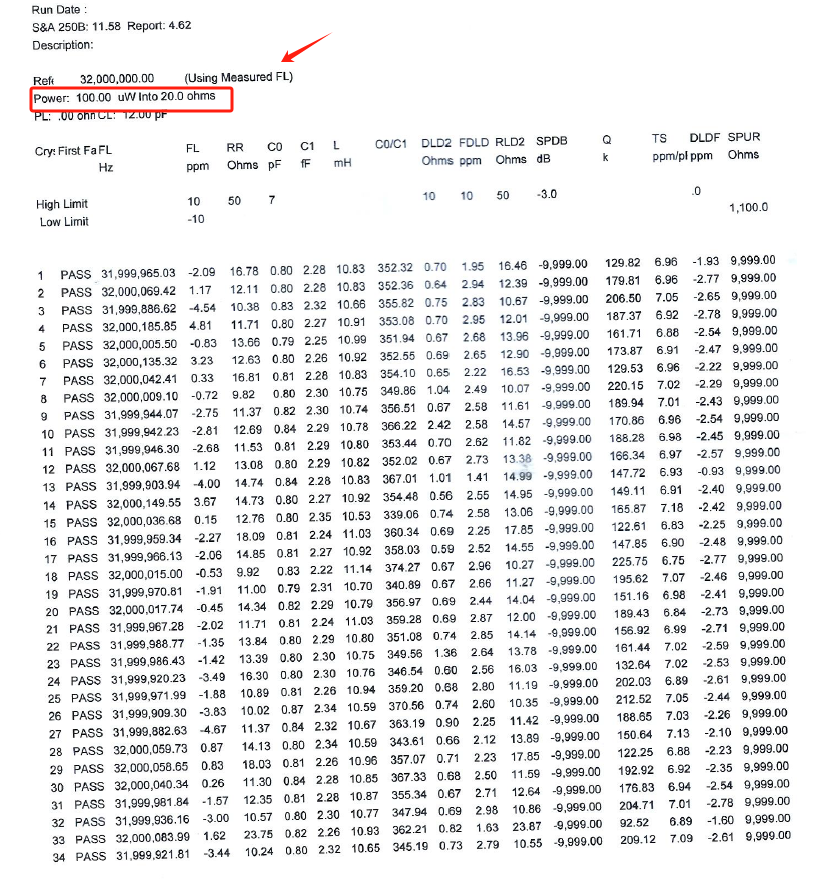

测得的驱动电平不应超过晶体规格中规定的驱动电平。如下图所示：

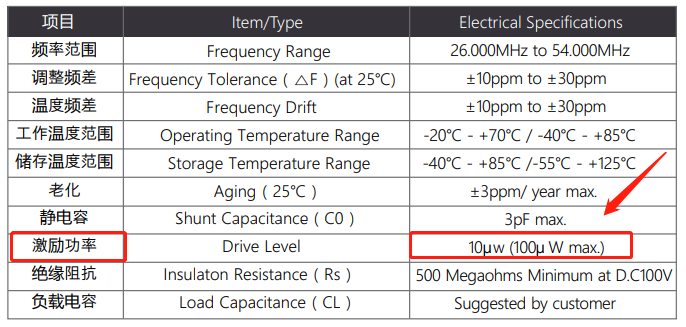

如下图所示：
