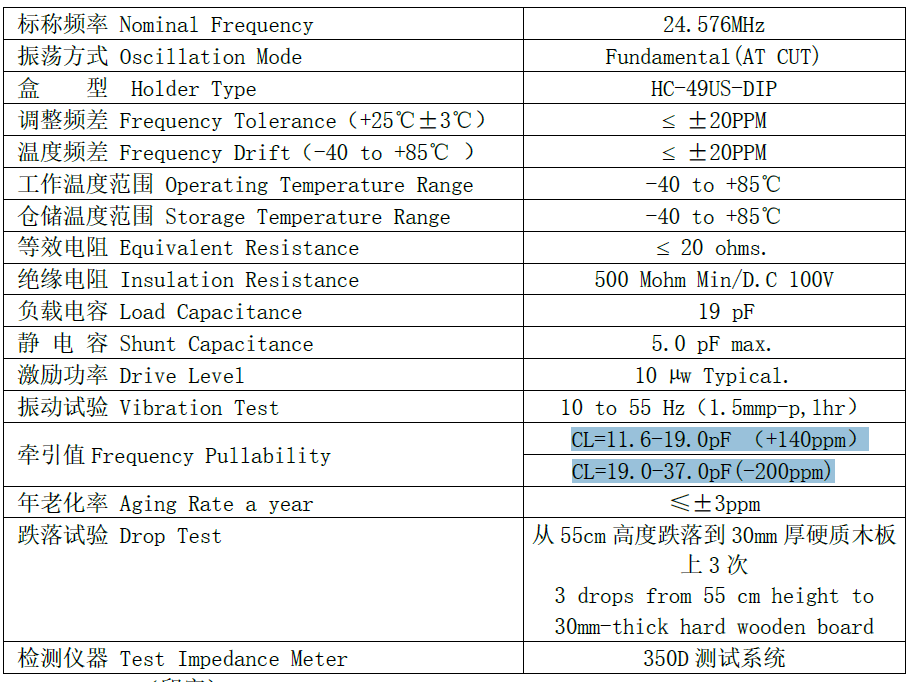

(Frequency Pullability)

关于晶振的TS牵引值与Pull拉伸值说明如下：

TS牵引值: 指一个点，或者说一个斜率，表达式为 PPM/PF

PULL 拉伸值：指一段，即拉伸程度，表达式为 C0/C1，可见：C0越小，C1越大

补充说明：

• 在晶振Pull拉伸值需要满足特定电路应用时，应提前与晶振生产厂家沟通，确认晶振单体该参数的适用性。

• 关于晶振牵引值TS，举例来说，如果TS=20，则指的是当负载电容变化量为1PF时，晶振的频率变化量为20ppm。

• 当晶振单体拉伸能力实在无法满足电路应用时，可考虑增加展宽电路，就增加一个负电容。负电容只是一个虚拟概念，实质不存在，因为电容为+，电感为-， 因此我们可以通过串联电感来实现负电容功能，达到晶振频率展宽之目的，即延展晶振拉伸宽度。
