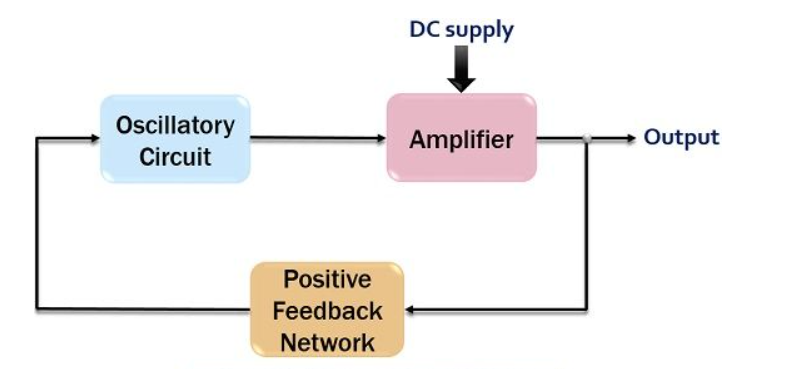

(振荡器)

振荡器定义：

振荡器基本上是一个信号发生器，产生某个特定频率的正弦或非正弦信号。振荡器有其各种应用，因为这些是任何电气和电子电路的基本组件。

连续振荡是振荡器工作的基础。有时，振荡器被称为具有正反馈的放大器。或者更具体地说，是开环增益等于或略大于1的反馈放大器。

具体地说，振荡器是将直流能量转换为等效交流能量的能量转换器。振荡器输出端交流信号的频率范围从几赫兹到几千兆赫不等。

放大器需要交流输入信号，该信号在放大器的输出端被放大和实现。然而，振荡器只需要直流电压即可产生所需频率的交流信号。

振荡器主要根据其输出端产生的信号进行分类：

• 正弦波振荡器：在振荡器输出端获得的信号显示连续的正弦变化作为时间的函数。

• 非正弦振荡器：在这种情况下，振荡器输出端的信号在不同电压电平下显示快速上升和下降。从而产生波形，如方波、削峰正弦波等。

振荡电路：

振荡电路由LC网络、RC电路或石英晶体等组成。

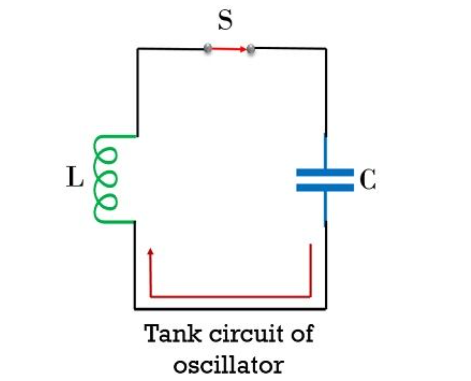

(振荡电路)

(石英晶体/无源晶振27MHz振荡电路图例)

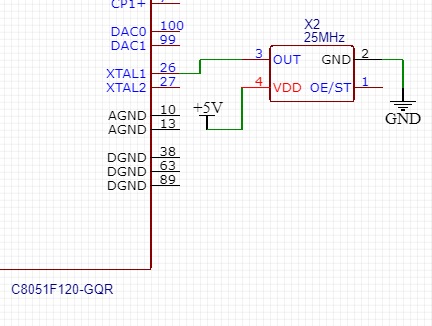

(有源晶振/石英晶体振荡器25MHz电路图例)

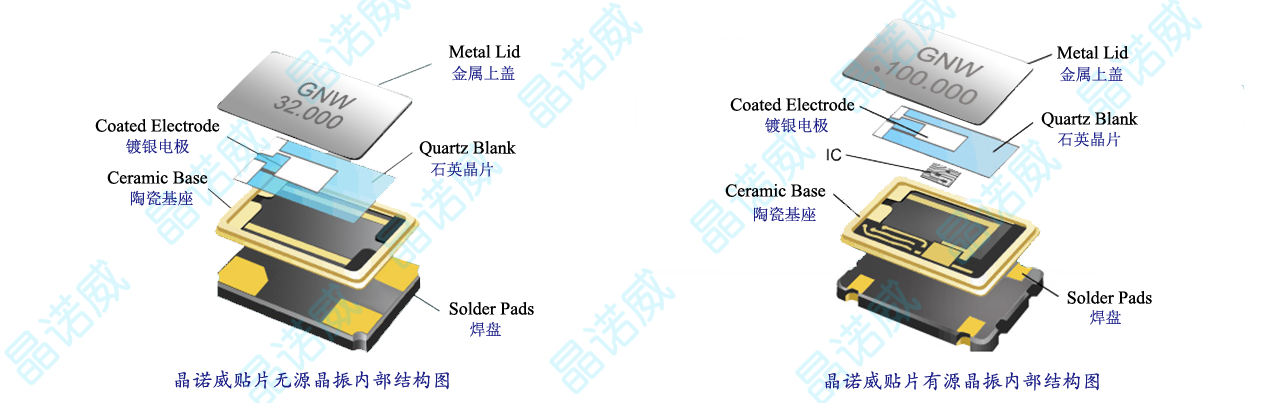

无源晶振与有源晶振内部结构图对比：

有源晶振的全称为石英晶体振荡器，因为它是一个完整的振荡器，无需像无源晶振那样搭建外围振荡电路。
