相位噪声Phase Noise与信号矢量调制误差(EVM)的关系

相位噪声（Phase Noise），简称相噪，是指系统（如各种射频器件）在各种噪声的作用下引起的系统输出信号相位的随机变化。它是衡量频率标准源（高稳晶振、原子频标等）频稳质量的重要指标，随着频标源性能的不断改善，相应噪声量值越来越小，因而对相位噪声谱的测量要求也越来越高。

相噪是衡量频谱纯度的一个重要指标，表征的是频率的短期稳定度。单边带相位噪声L(f)来源于相位的波动，单位为 dBc/Hz，传统上定义为特定频偏处1 Hz带宽内的单边带(SSB)功率与载波功率之比，后在IEEE新版本中L(f) 定义更新为随机相位波动φ(t) 单边带功率谱密度Sφ(f) 的一半。

相位噪声测试：

相位噪声是指晶振输出频率中的相位误差。需使用相位噪声测试仪进行测试，评估晶振的短期稳定性和抗干扰能力，以确保其在各种条件下都能保持可靠的输出。

EVM是英文Error Vector Magnitude缩写，意为误差向量幅度。

在移动通信系统中，高阶QAM调制是提升数据传输速率的重要手段之一，蜂窝5GNR R17标准已支持下行1024 QAM调制，另外的短距标准IEEE 802.11be(即Wi-Fi 7)更是达到了4096 QAM，高阶调制对信号矢量调制误差(EVM)指标提出了更高的要求。

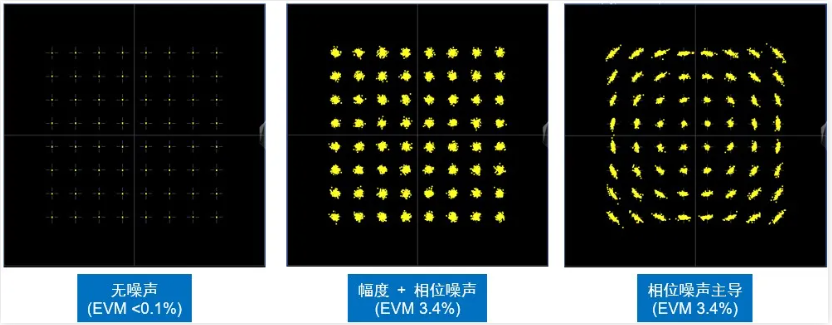

如图所示，相位噪声会影响信号的矢量调制误差（EVM）并进而恶化误码率(BER)，对边缘星座点影响尤甚。在雷达系统中，缓慢移动的目标因多普勒频偏小导致其很靠近载频，很容易被淹没在相噪内，导致雷达系统无法识别该目标。

在高速有线数字通信系统中，由于像5G NR、芯片D2D、高性能服务器、数据中心等技术的推动，基本上每隔3至5年，有线传输速率就会翻番，同时对参考时钟的抖动指标提出了更高的要求。
